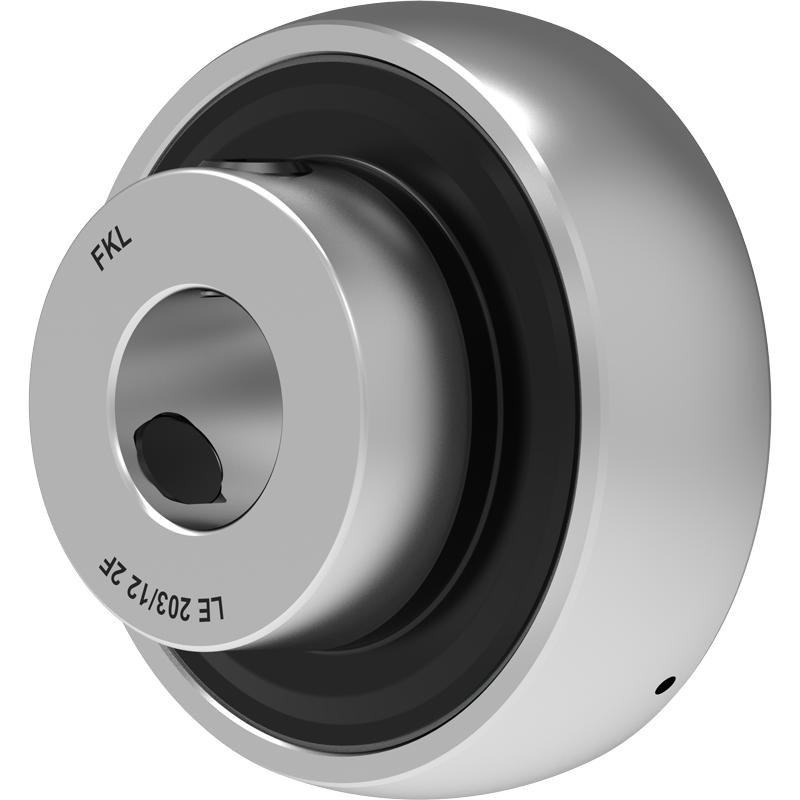

Підшипник LE 203-12-2F

Кульковий підшипник з гвинтовим фіксатором

Внутрішній діаметр, мм: 12;

Зовнішній діаметр, мм: 40;

Висота зовнішнього кільця, мм: 12;

Загальна висота, мм: 27,4.

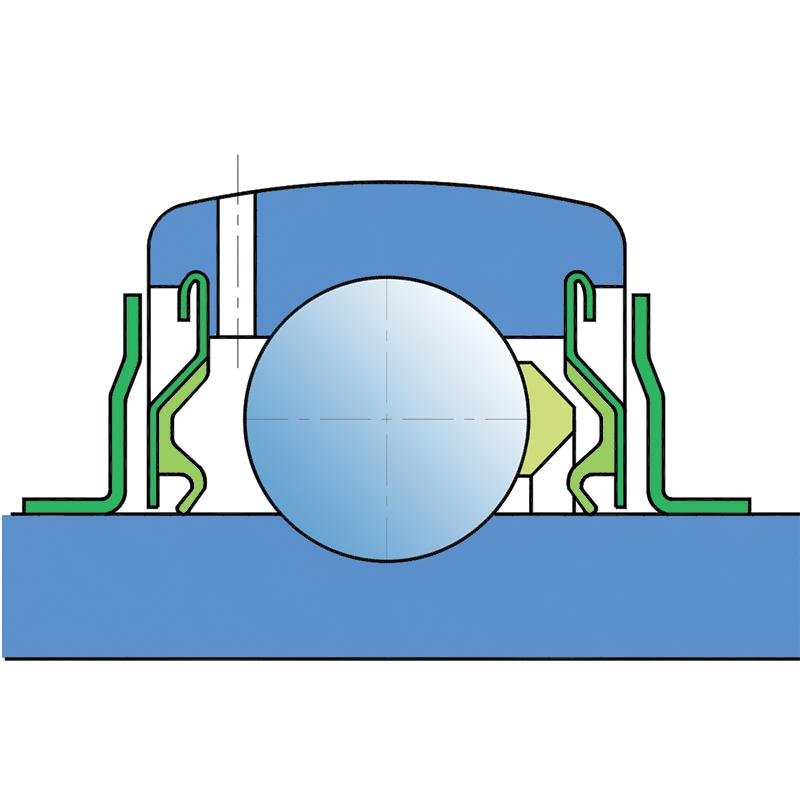

Захист 2F

Подвійне ущільнення – захисна кришка, розміщена на внутрішньому кільці, захищає від грубих часток і утворює лабіринт з листовою частиною ущільнення, потім ущільнювач типу S, з лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення. Тертя та швидкість такі ж, як у S, але набагато кращий захист від грубих часток. Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних домішок, води, вологи, пари тощо. Підходить для більш важких умов завдяки кращому захисту. Використовується з підшипниками Y (стандарт).

Опис

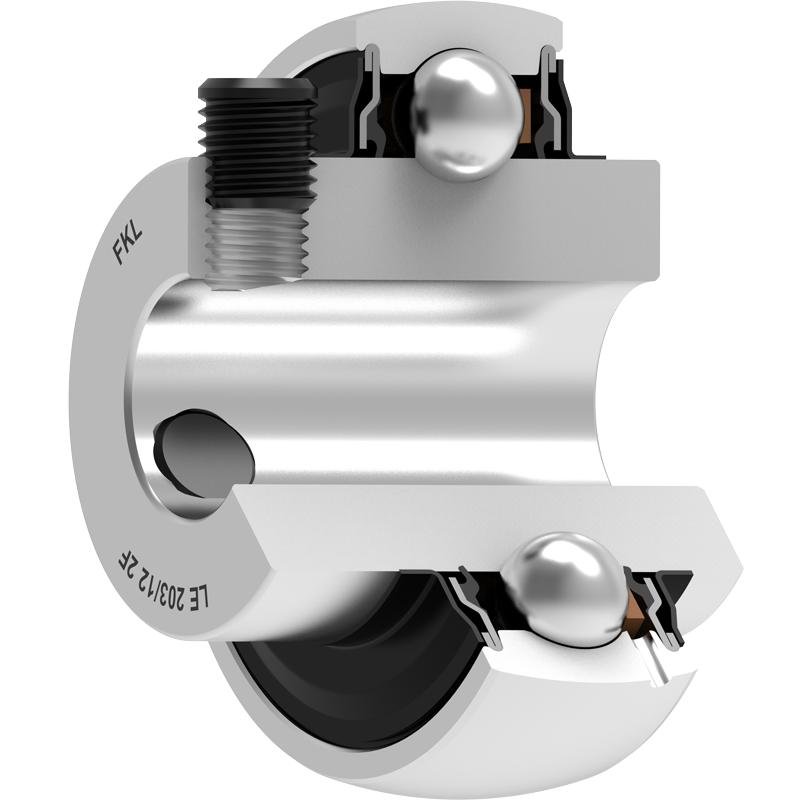

Підшипник LE 203-12-2F – компактний підшипник, що закріплюється, має сферичну поверхню зовнішнього кільця (сферична поверхня зовнішнього кільця дозволяє компенсувати початковий перекіс шляхом нахилу в корпусі) і подовжене, з двох сторін, внутрішнє кільце. Ущільнений за допомогою гумо-металічного ущільнювача.

Базова модель має два мастильні отвори на зовнішньому кільці, по одному на кожній стороні від доріжки кочення під кутом 120 ° один до одного. На заводі закладається пластичне мастило на основі літію і кальцію з тривалим терміном експлуатації.

Підшипник прикріплюється до валу затягуванням двох стопорних гвинтів із шестигранною головкою, розташованих під кутом 120 ° один до одного у внутрішньому кільці.

Застосовуються в умовах постійного і змінного напрямку обертання, а також в корпусах із сталевого листа. Захищений від землі, пилу, води, вологи, пара і т.п.

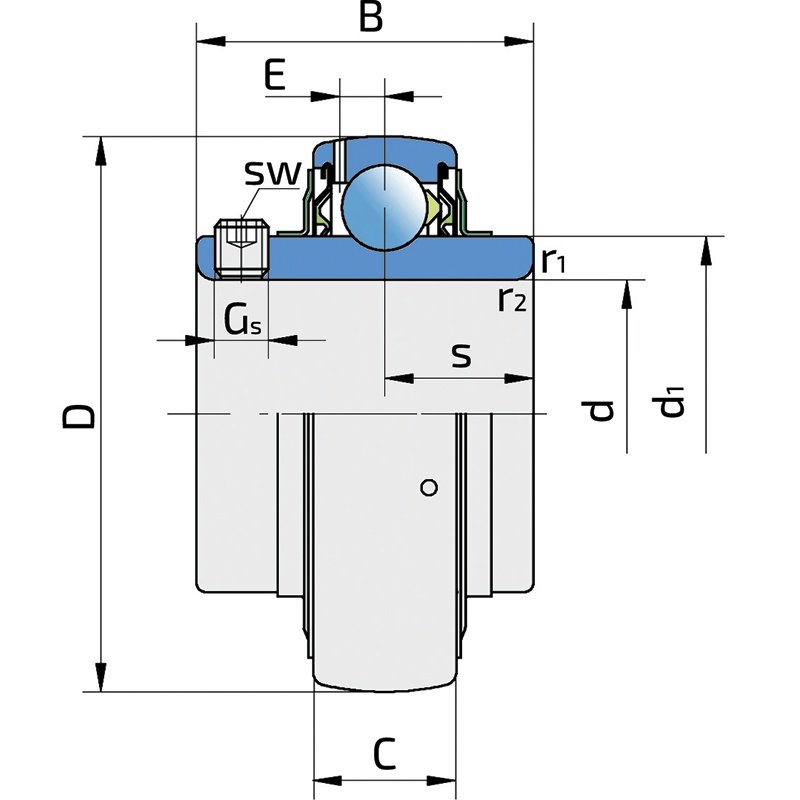

Додаткова інформація

d - внутрішній діаметр, мм	12
D - зовнішній діаметр, мм	40
B - загальна висота, мм	27.4
C - висота зовнішнього кільця, мм	12
s - відстань до центру доріжки, мм	11.5
d1 - Зовнішній діаметр внутрішнього кільця, мм	24.2
E - Відстань від центру доріжки кочення до отвору для мастила, мм	3.6
Gs - установчий гвинт, мм	M6x0.75
sw - шестигранний ключ, мм	3
r1;r2 - радіус, мм	0.3
Cdyn - Динамічне навантаження, kN	9.56
Co - Статичне навантаження, kN	4.75
Вага, кг	0.11
Тип техніки	універсальний
Виробник	FKL DOO Temerin
Країна	Сербія
