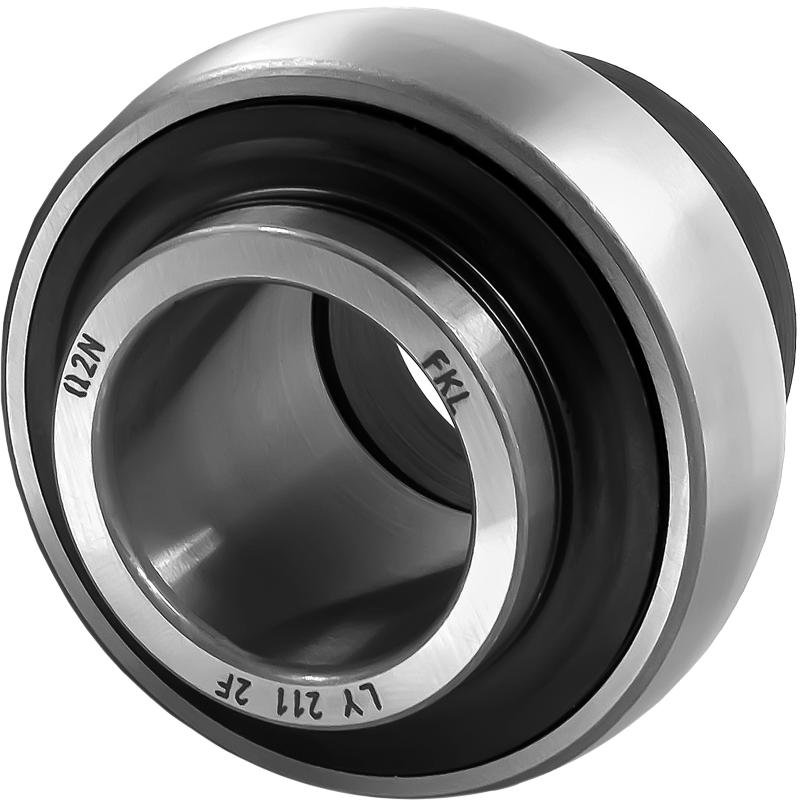

Підшипник LY 211-2F

Кульковий підшипник з ексцентриковим кільцем

Внутрішній діаметр, мм: 55;

Зовнішній діаметр, мм: 100;

Загальна висота, мм: 71,4;

Висота зовнішнього кільця, мм: 25.

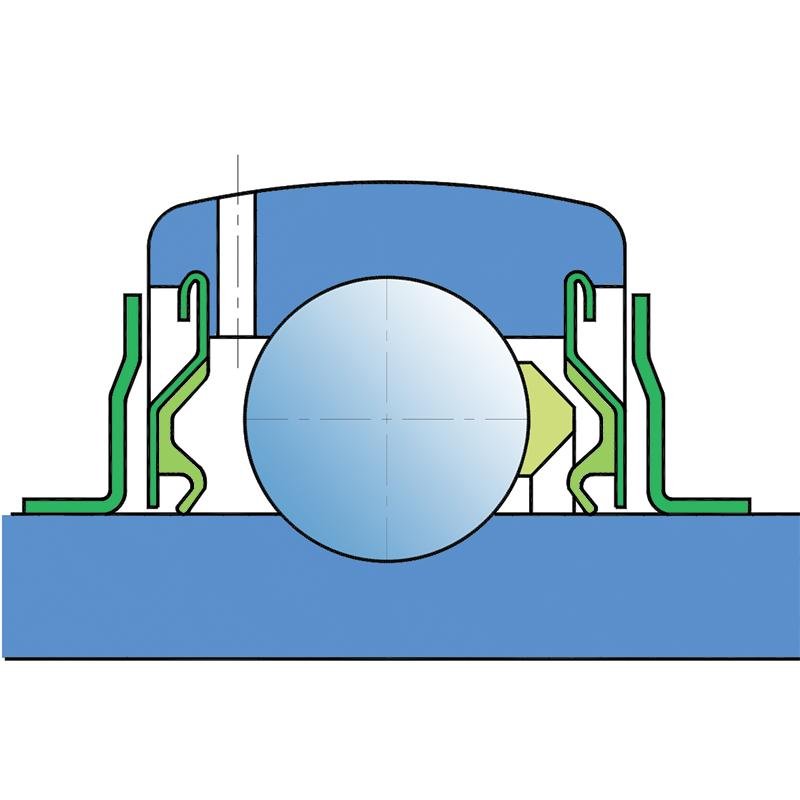

Захист 2F

Подвійне ущільнення – захисна кришка, розміщена на внутрішньому кільці, захищає від грубих часток і утворює лабіринт з листовою частиною ущільнення, потім ущільнювач типу S, з лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення. Тертя та швидкість такі ж, як у S, але набагато кращий захист від грубих часток. Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних домішок, води, вологи, пари тощо. Підходить для більш важких умов завдяки кращому захисту. Використовується з підшипниками Y (стандарт).

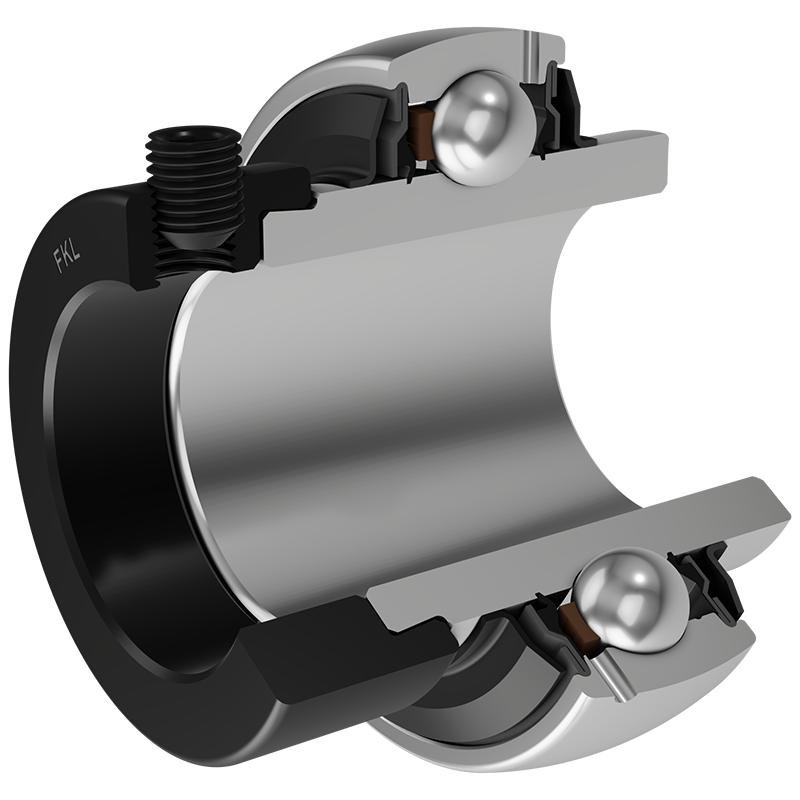

Підшипник LY 211-2F – компактний закріплювальний підшипник YEL211-2F, має сферичну поверхню зовнішнього кільця (сферична поверхня зовнішнього кільця дозволяє компенсувати початковий перекіс шляхом нахилу в корпусі) і подовжене, з двох сторін, внутрішнє кільце, що має з одного боку ексцентриковий виступ для розміщення стопорного кільця. Ущільнений за допомогою гумо-металічного ущільнювача.

Базова модель має два мастильні отвори на зовнішньому кільці, по одному на кожній стороні від доріжки кочення під кутом 120 ° один до одного. На заводі закладається пластичне мастило на основі літію і кальцію з тривалим терміном експлуатації.

Фіксація підшипника на валу забезпечується поворотом стопорного кільця в напрямку обертання валу; додаткова фіксація підшипника на валу виконується затягуванням стопорного гвинта з шестигранною головкою.

Призначені для встановлення на валах з постійним напрямком обертання, а також в корпусах із сталевого листа. Захищений від землі, пилу, води, вологи, пара тощо.

Можливі позначення інших виробників (аналоги):

1098001758 (HOLMER)
JD10342 (JOHN DEERE)
JD10343 (JOHN DEERE)
H99149 (JOHN DEERE)
240143 (ROPA)
YEL211-2F
GE55KRRB
UEL211

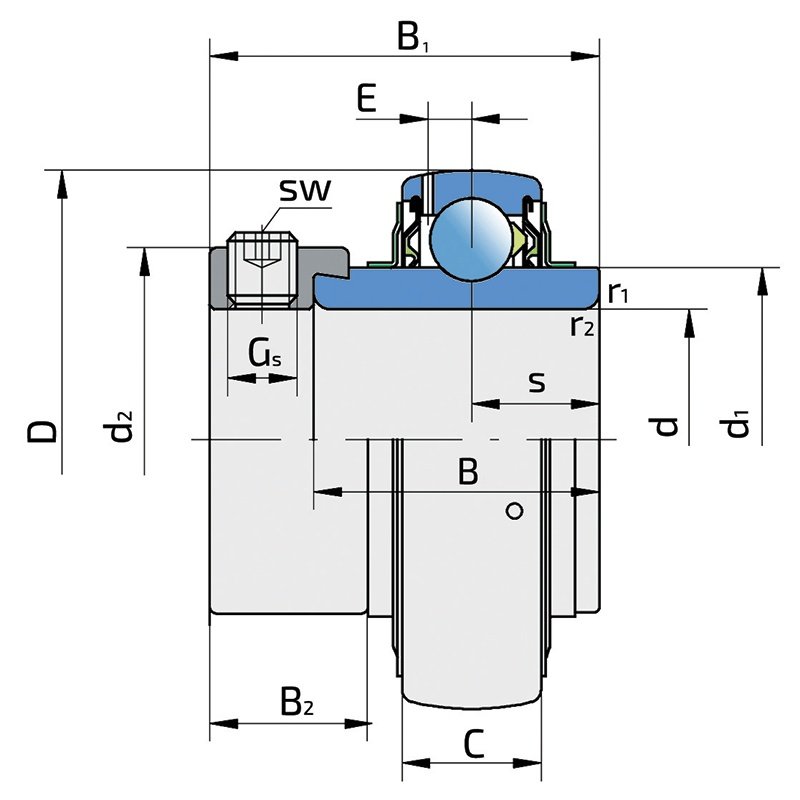

d - внутрішній діаметр, мм	55
D - зовнішній діаметр, мм	100
B - загальна висота, мм	71.4
C - висота зовнішнього кільця, мм	25
s - відстань до центру доріжки, мм	27.8
d1 - Зовнішній діаметр внутрішнього кільця, мм	69.1
E - Відстань від центру доріжки кочення до отвору для мастила, мм	7
Gs - установчий гвинт, мм	M10x1
sw - шестигранний ключ, мм	5
r1;r2 - радіус, мм	1
B1, мм	55.6
d2 - діаметр ексцентрика, мм	76.2
B2 - висота ексцентрика, мм	20.6
Вага, кг	1.2
Cdyn - Динамічне навантаження, kN	43.6
Co - Статичне навантаження, kN	29
Застосування	HOLMER, JOHN DEERE, ROPA
Тип техніки	універсальний
Виробник	FKL DOO Temerin
Країна	Сербія
