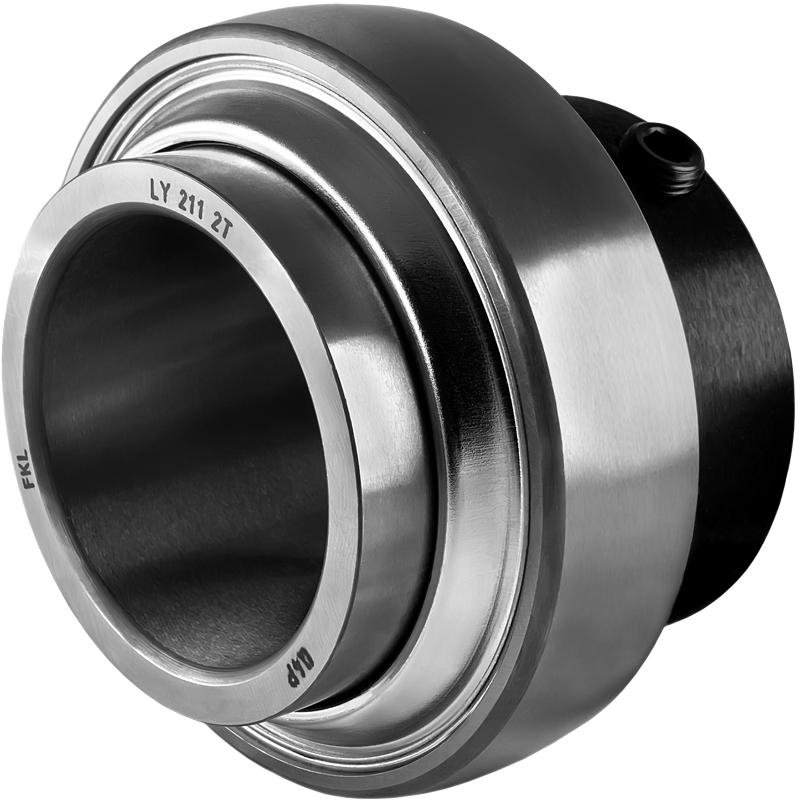

Підшипник LY 211 2T

Y-подібні кулькові підшипники з ексцентричним фіксуючим буртом

Документація в форматі PDF:
ЗАХИСТ

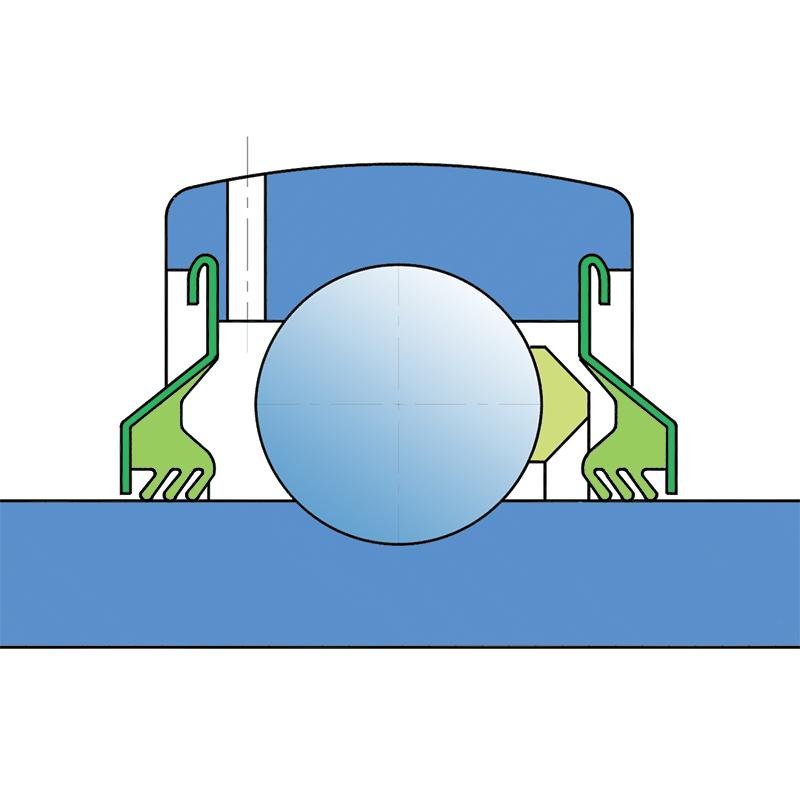

T SEAL / T SEAL (2T)
3-кромкове ущільнення з обох боків підшипника забезпечує рівний захист від забруднення. Рекомендується для застосування там, де можливість забруднення однакова з обох сторін.

Тип техніки	універсальний

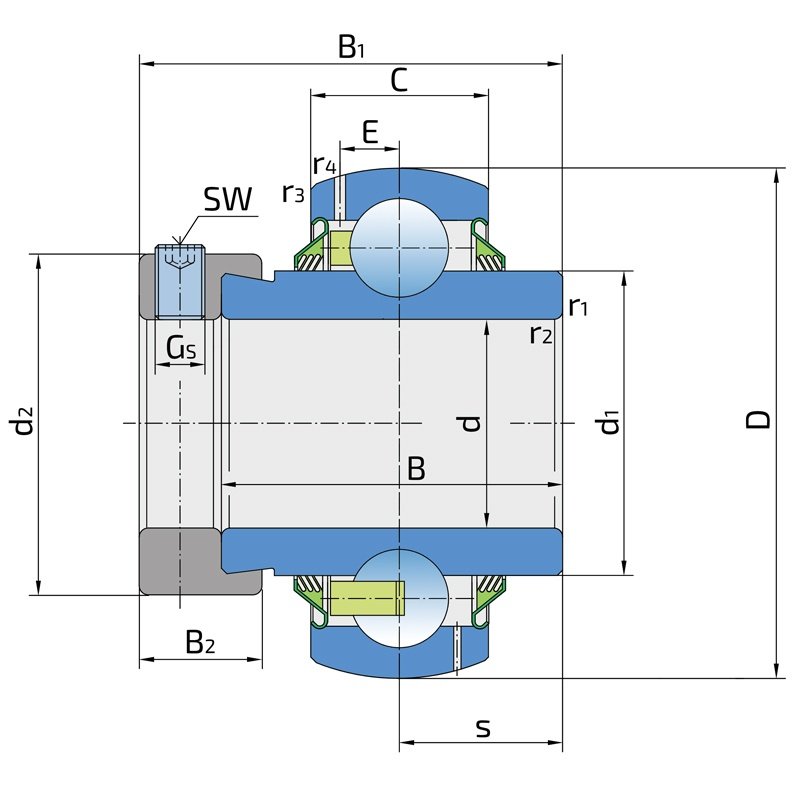

d - внутрішній діаметр, мм	55
D - зовнішній діаметр, мм	100
B - висота кільця, мм	71.4
C - ширина зовнішнього кільця, мм	25
s - відстань до центру доріжки, мм	27.8
J - діаметр по отворам кріплення, мм	69.1
E - відстань від центру доріжки кочення до отвору для мастила, мм	7
Gs - установчий гвинт, мм	M10x1
sw - шестигранний ключ, мм	5
r1,2 - розмір фаски внутрішнього кільця, мм	1
r3,4 - розмір фаски зовнішнього кільця, мм	2
B1 - ширина внутрішнього кільця з фіксатором, мм	55.6
d2 - зовнішній діаметр стопорного хомута, мм	76.2
B2 - ширина стопорного хомута, мм	20.6
Cdyn - динамічне навантаження, kN	43.6
Co - статичне навантаження, kN	29
Pu - межа втомного навантаження, кН	1.25
Вага, кг	1.2
