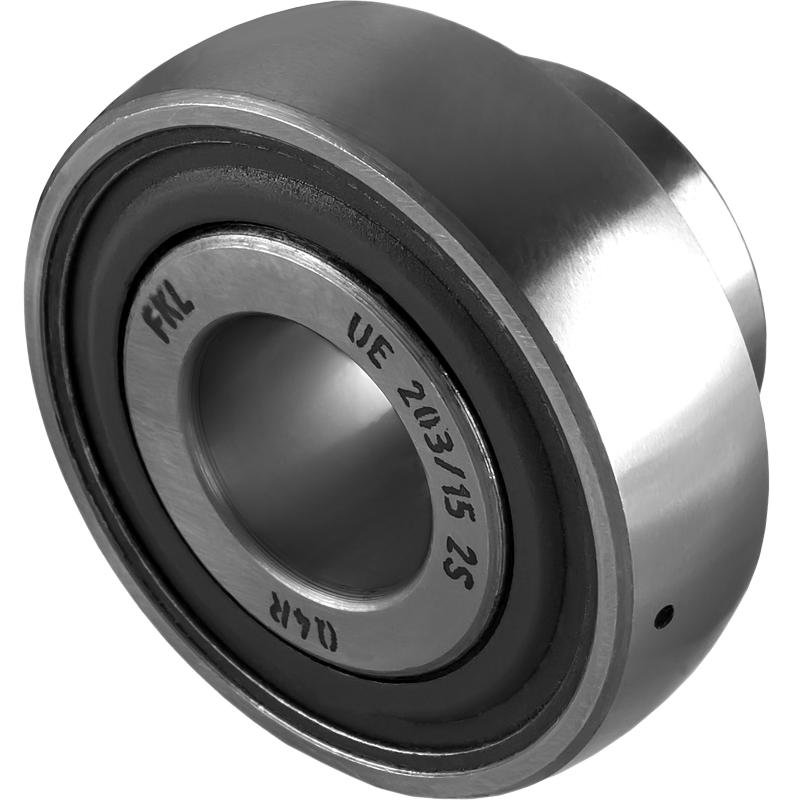

Підшипник UE 203/15-2S

Кульковий підшипник з гвинтовим фіксатором

Внутрішній діаметр, мм: 15;

Зовнішній діаметр, мм: 40;

Висота зовнішнього кільця, мм: 12;

Загальна висота, мм: 22,1.

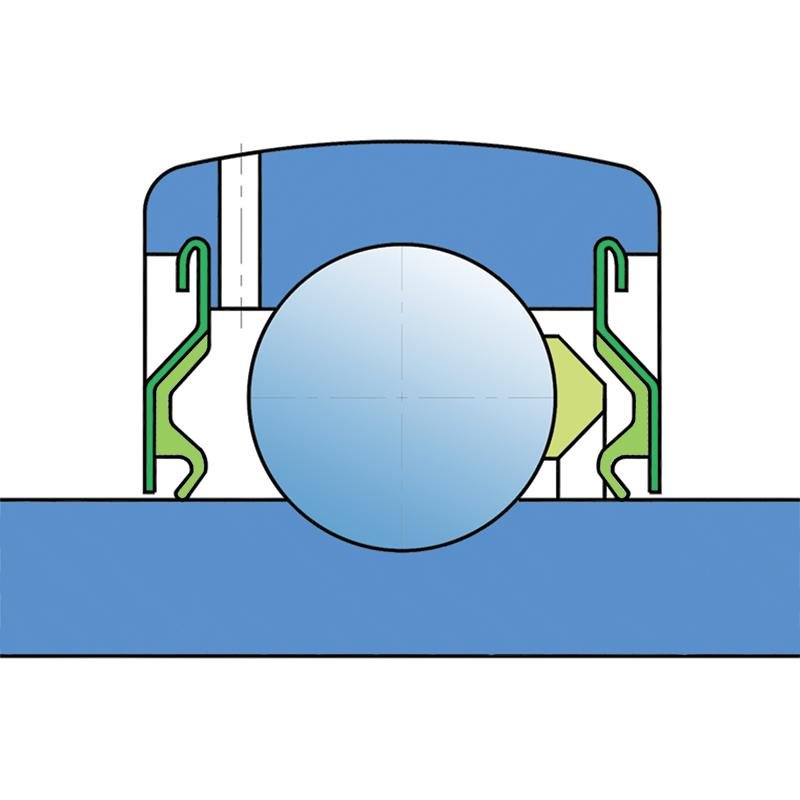

Захист 2S

Тертя та швидкість такі ж, як у RS, але забезпечує набагато кращий захист від грубих частинок домішок. Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних домішок, води, вологи, пари тощо. Підходить для нейтральних умов через наявність сторонніх матеріалів. Використовується з підшипниками Y (стандарт) і радіальними шарикопідшипниками.

Опис

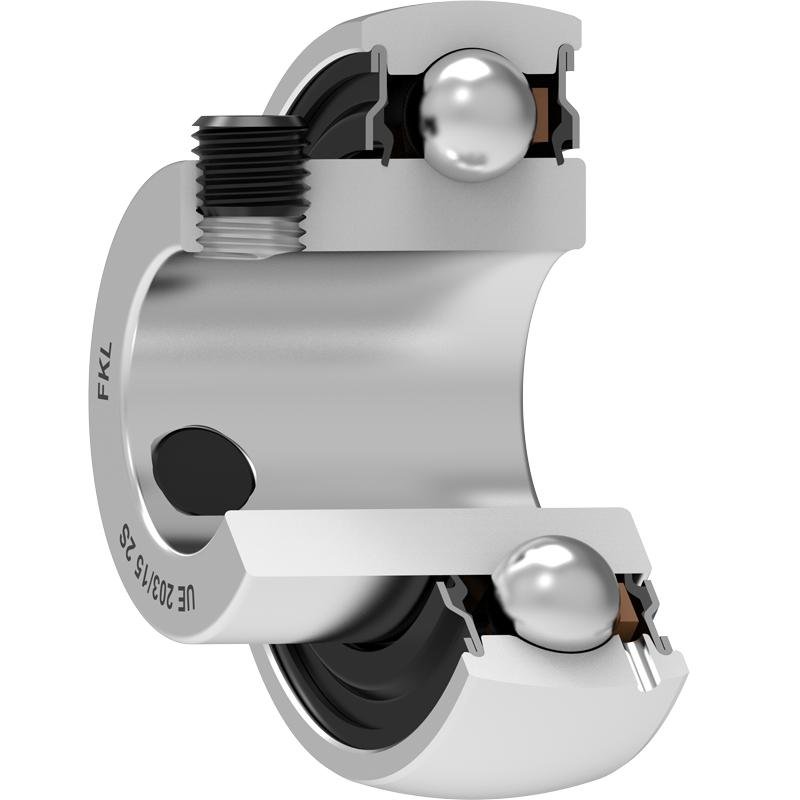

Підшипник UE 203/15-2S– компактний закріплювальний підшипник, має сферичну поверхню зовнішнього кільця (сферична поверхня зовнішнього кільця дозволяє компенсувати початковий перекіс шляхом нахилу в корпусі) і подовжене, з одного боку, внутрішнє кільце. Ущільнений за допомогою резинометаллічного ущільнювача.

Базова модель має два отвори для змащення на зовнішньому кільці, по одному на кожній стороні від доріжки кочення під кутом 120° один до одного. На заводі закладається пластичне мастило на основі літію та кальцію з тривалим терміном експлуатації.

Підшипник прикріплюється до валу затягуванням двох стопорних гвинтів із шестигранною головкою, розташованих під кутом 120 ° один до одного у внутрішньому кільці.

Застосовуються в умовах постійного і змінного напрямку обертання, а також в корпусах із сталевого листа. Захищений від землі, пилу, води, вологи, пари тощо.

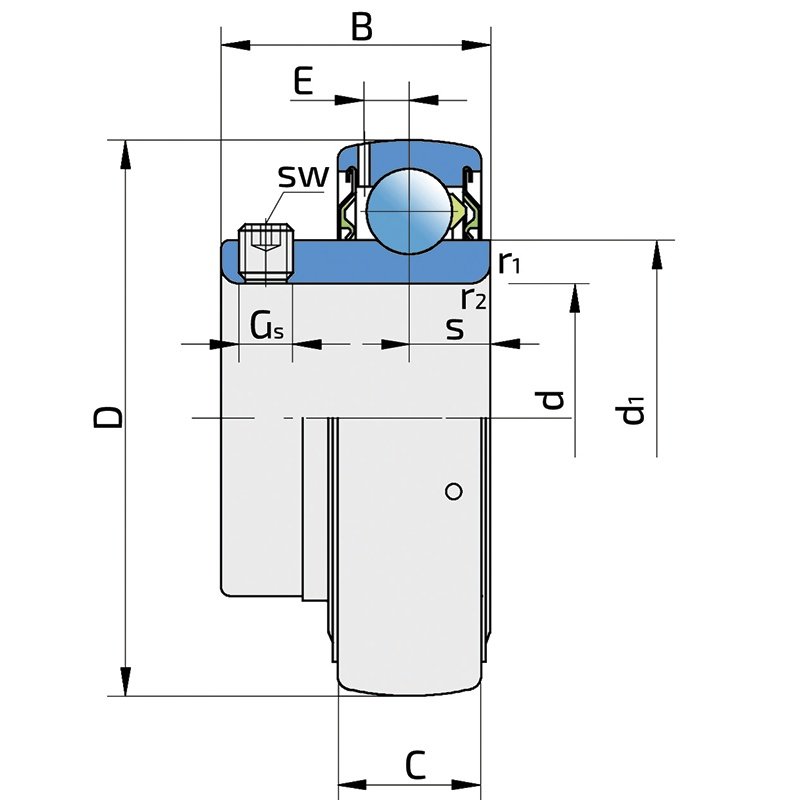

Додаткова інформація

d - внутрішній діаметр, мм	15
D - зовнішній діаметр, мм	40
B - загальна висота, мм	1, 22
C - висота зовнішнього кільця, мм	12
s - відстань до центру доріжки, мм	2, 6
d1 - Зовнішній діаметр внутрішнього кільця, мм	2, 24
E - Відстань від центру доріжки кочення до отвору для мастила, мм	3, 6
Gs - установчий гвинт, мм	M6x0.77
sw - шестигранний ключ, мм	3
r1;r2 - радіус, мм	0, 3
Вага, кг	0, 08
Cdyn - Динамічне навантаження, kN	56, 9
Co - Статичне навантаження, kN	4, 75
Тип техніки	універсальний
Виробник	FKL DOO Temerin
Країна	Сербія
