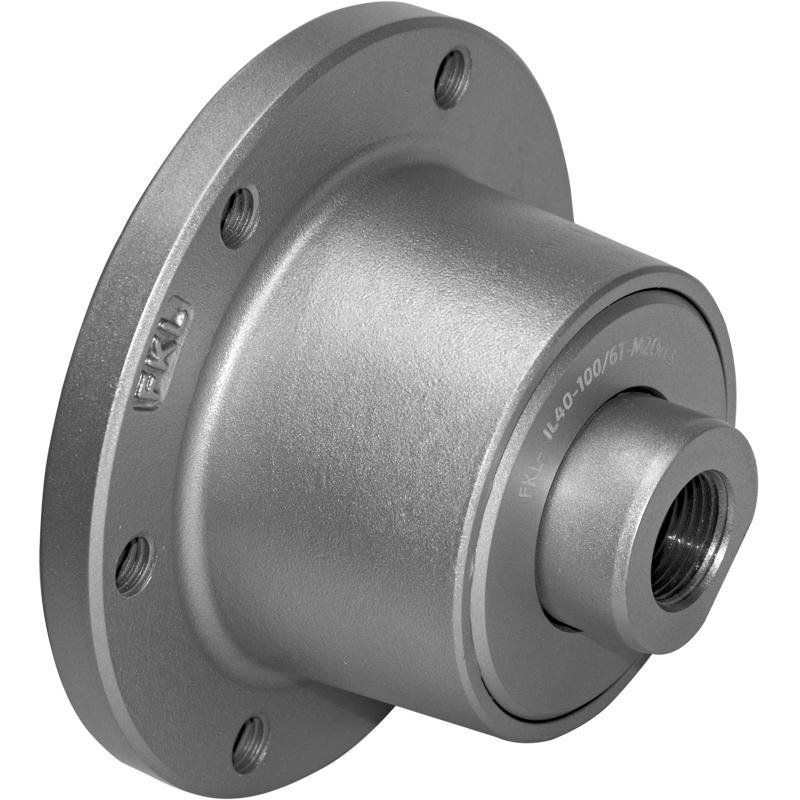

Ступиця IL40-100/6T-M20x1.5

Ступиця дискової борони.

Інтегрований фланець, необслуговуваний підшипник для незалежних дисків

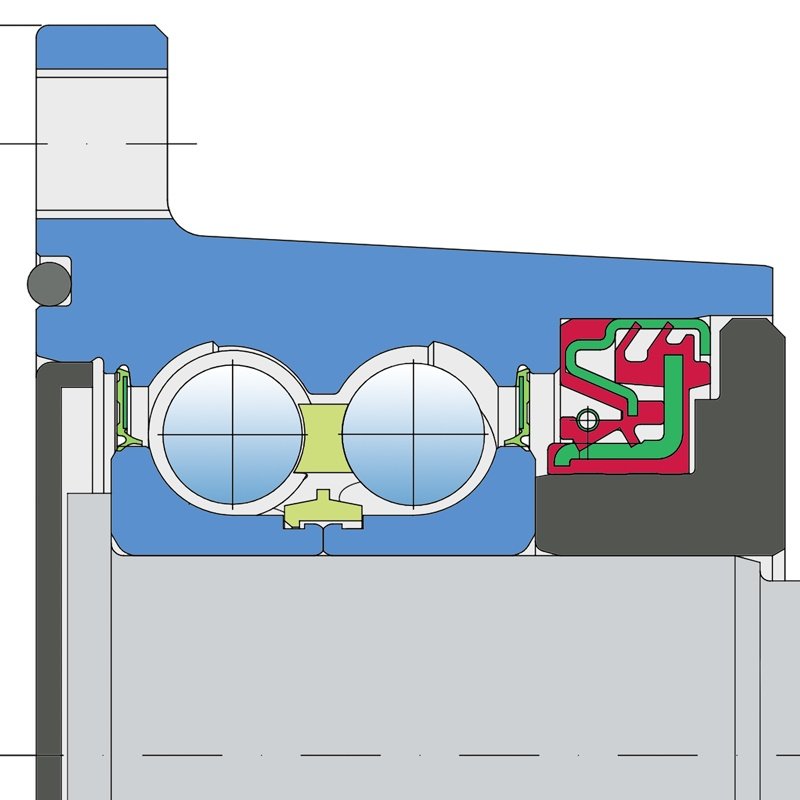

Ущільнювальне кільце, кожух з листового металу та ущільнення RS з боку основи. Ущільнення RS, ущільнення Dirtblock із кованою накладкою на передній стороні, яка піддається впливу забруднень.

Ущільнювальне кільце, кожух з листового металу та ущільнення RS разом із прикріпленим диском усувають можливість забруднення з боку основи.

Ущільнення Dirtblock розроблено для важких умов роботи в несприятливих умовах. Зовнішня частина наполовину металева – наполовину гумова забезпечує надійне утримання ущільнення в отворі та покращує ефективність ущільнення. Внутрішня частина гумова, що покращує герметичність і легкість встановлення. Кована накладка є додатковим надійним захистом ущільнювача Dirtblock від механічних пошкоджень.

Таке ущільнення забезпечує максимальний захист від рідких або твердих забруднень, що значно подовжує термін служби підшипників.

Description

Ступиця Agro Point IL40 – є розробкою FKL для дискових борін з високими експлуатаційними характеристиками, мастило і ущільнення розраховані на весь термін експлуатації. Проста в монтажі і заміні.

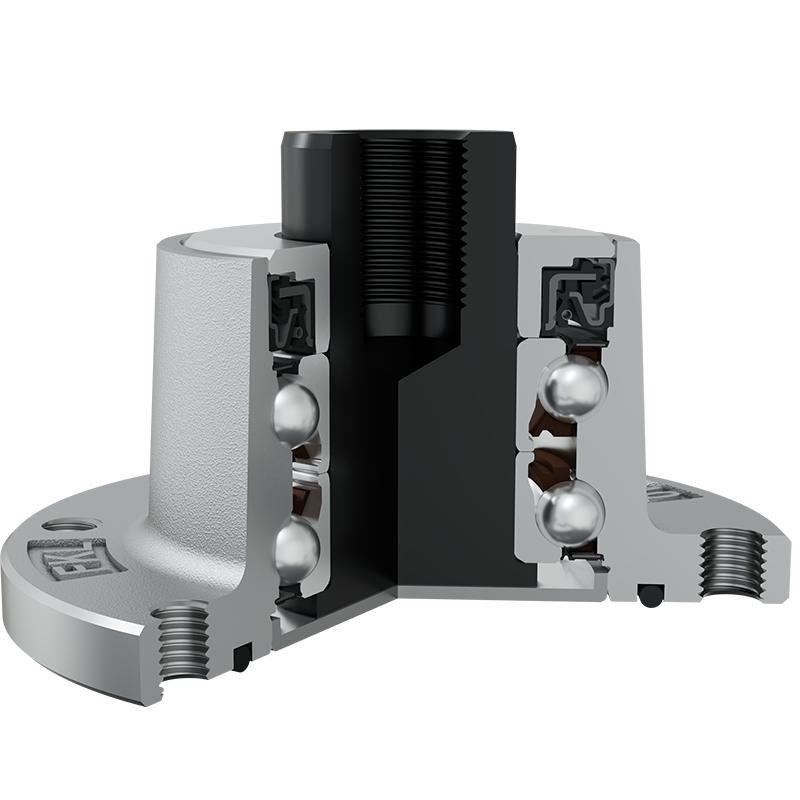

Оптимізована конструкція, що складається з дворядного радіально-упорного кулькового підшипника з фланцем, який служить зовнішнім кільцем, і касетного ущільнення, забезпечує великий термін служби даного підшипникового вузла, який в кілька разів перевищує термін служби стандартного підшипника.

Оцинкована поверхня фланця забезпечує надійний антикорозійний захист.

Вантажопідйомність збільшена на 30% в порівнянні з маточинами такого ж типу/розміру, завдяки збільшенню діаметра кульки і внутрішнього вала. Температурний режим роботи підшипникового вузла від -20 до +50.

Можливі позначення інших виробників (аналоги)

H2233060 (KUHN)

Additional information

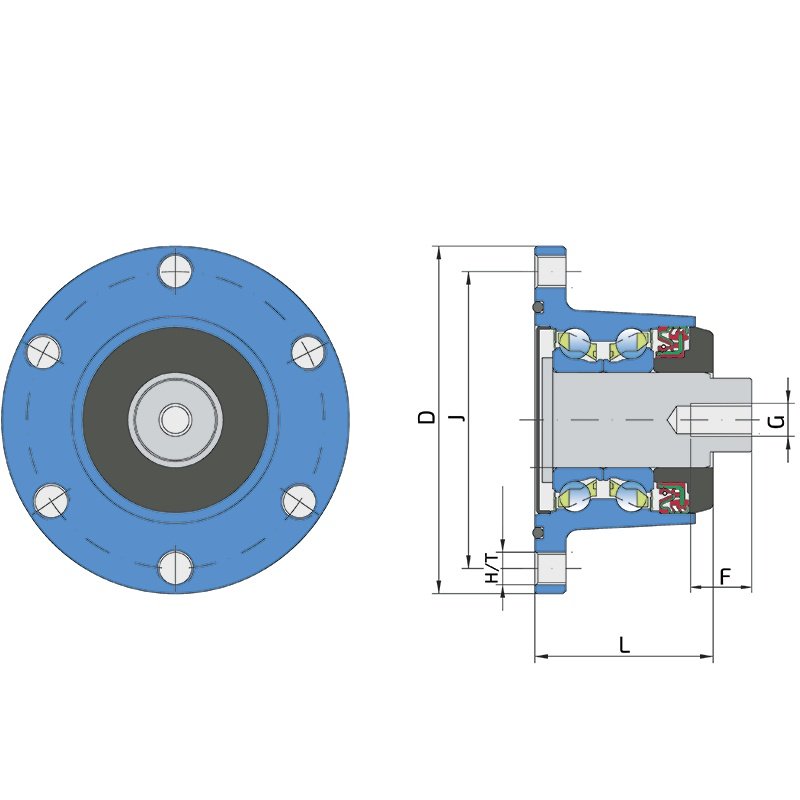

J - діаметр по отворам кріплення, мм	100
D - зовнішній діаметр, мм	117
H/T - отвір/різьба, мм	6xM10
d - діаметр вала, мм	34
C - розмір лиски, мм	31
G - внутрішня різьба, мм	M20x1,5
L - загальна довжина, мм	69
L1 - висота фланця, мм	55
E - довжина лиски, мм	14
F - довжина різьбової частини, мм	26
Вага, кг	2
Cdyn - Динамічне навантаження, kN	42.9
Co - Статичне навантаження, kN	36.3
Застосування	KUHN
Тип техніки	дискова борона
Виробник	FKL DOO Temerin
Країна	Сербія
