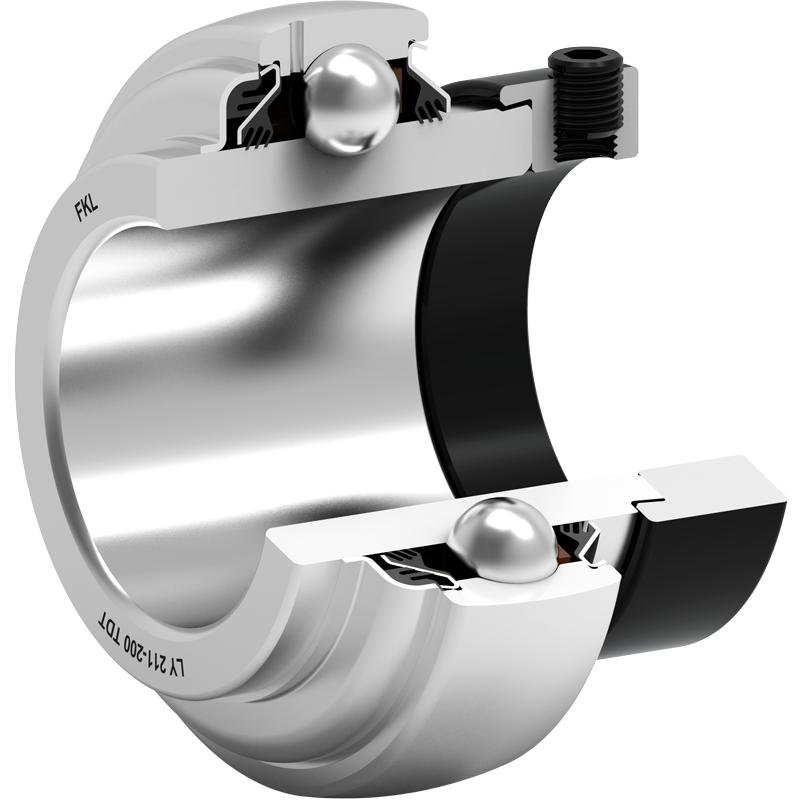

Підшипник LY 211-200 TDT

Y-подібні кулькові підшипники з ексцентричним фіксуючим буртом

Документація в форматі PDF:
ЗАХИСТ

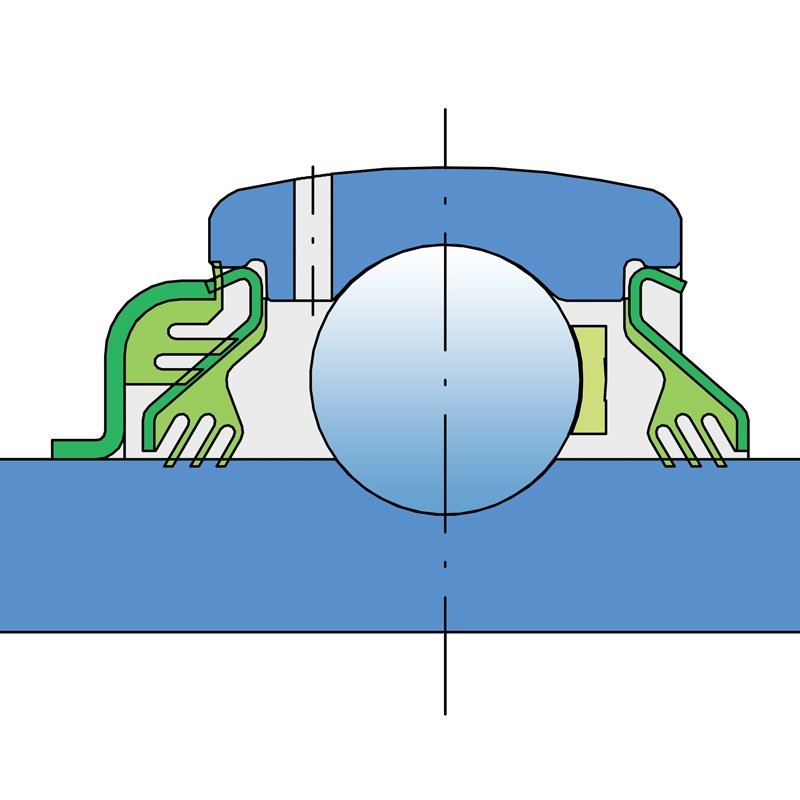

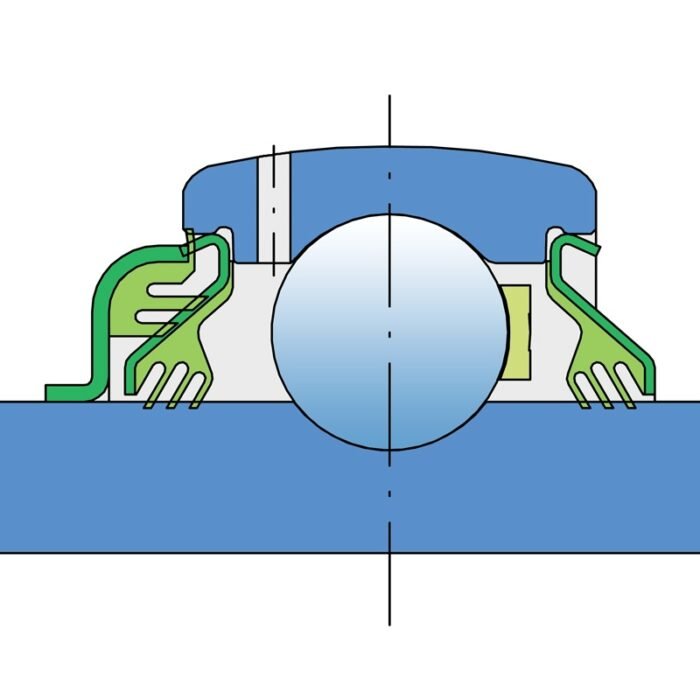

DOUBLE T SEAL / T SEAL
3-кромкове ущільнення з боку основи та подвійне 3-кромкове ущільнення з передньої сторони, яка піддається впливу забруднень.
Подвійне 3-кромове ущільнення з передньої сторони захищає підшипник від проникнення забруднень. Також зовнішнє ущільнення з 3 кромками, з додатковим ущільненням, захищає внутрішнє ущільнення від механічних пошкоджень.

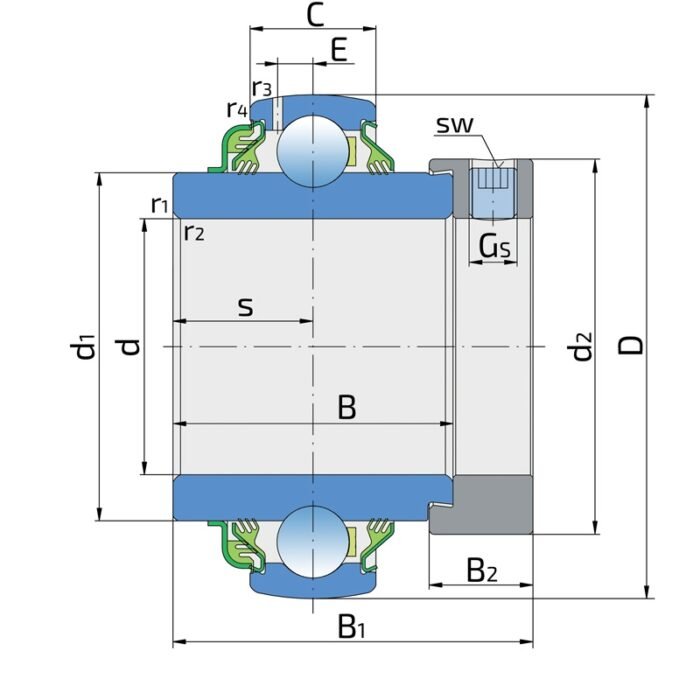

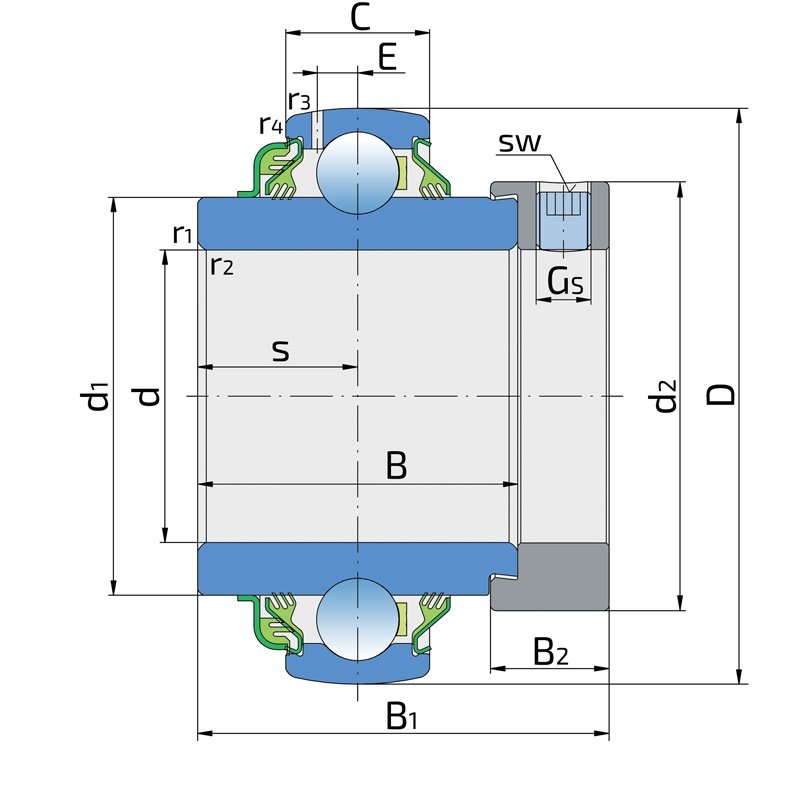

Тип техніки	універсальний
d - внутрішній діаметр, мм	50.8
D - зовнішній діаметр, мм	100
B - висота кільця, мм	55.6
C - ширина зовнішнього кільця, мм	25
s - відстань до центру доріжки, мм	27.8
J - діаметр по отворам кріплення, мм	69.06
E - відстань від центру доріжки кочення до отвору для мастила, мм	7
Gs - установчий гвинт, дюйми	3/8-24 UNF
sw - шестигранний ключ, мм	4.763
sw - шестигранний ключ, дюйми	3/16
r1,2 - розмір фаски внутрішнього кільця, мм	1
r3,4 - розмір фаски зовнішнього кільця, мм	1.5
B1 - ширина внутрішнього кільця з фіксатором, мм	71.45
d2 - зовнішній діаметр стопорного хомута, мм	74.5
B2 - ширина стопорного хомута, мм	20.6
Вага, кг	1.5
Cdyn - динамічне навантаження, kN	43.6
Co - статичне навантаження, kN	29
Pu - межа втомного навантаження, кН	1.22
