Підшипник LY 204 2F

Кульковий підшипник з ексцентриковим кільцем

Внутрішній діаметр, мм: 20;

Зовнішній діаметр, мм: 47;

Висота зовнішнього кільця, мм: 14;

Загальна висота, мм: 43,7.

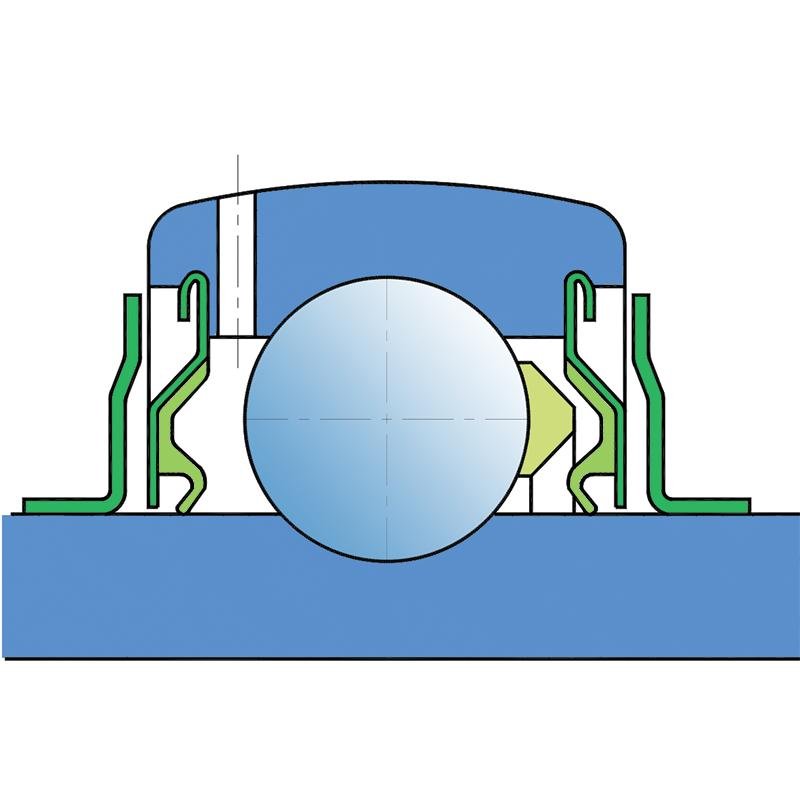

Захист 2F

Подвійне ущільнення – захисна кришка, розміщена на внутрішньому кільці, захищає від грубих часток і утворює лабіринт з листовою частиною ущільнення, потім ущільнювач типу S, з лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення. Тертя та швидкість такі ж, як у S, але набагато кращий захист від грубих часток. Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних домішок, води, вологи, пари тощо. Підходить для більш важких умов завдяки кращому захисту. Використовується з підшипниками Y (стандарт).

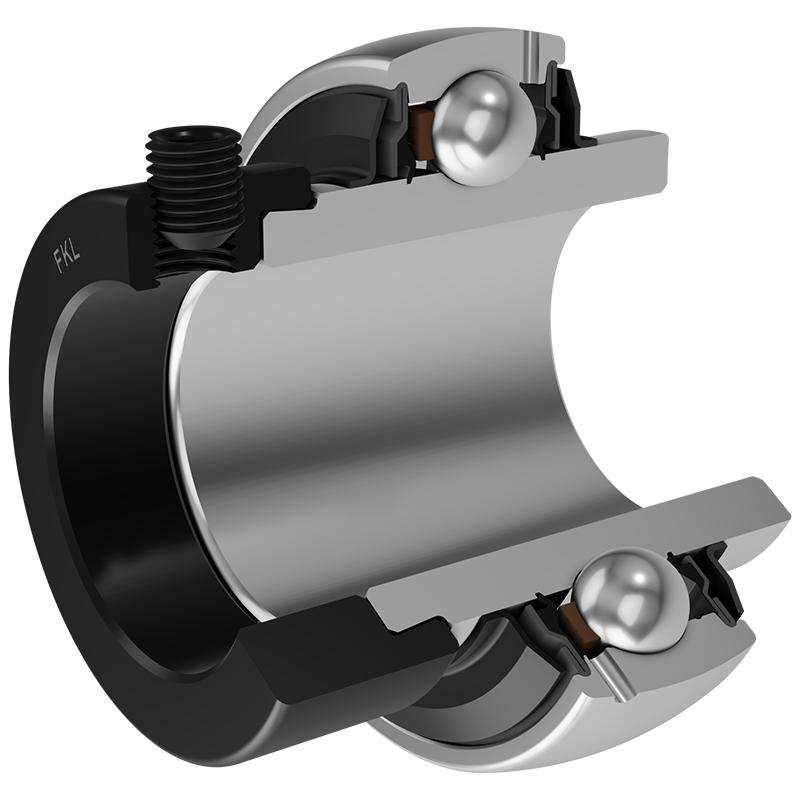

Підшипник LY 204 2F – компактний закріплювальний підшипник YEL204-2F, має сферичну поверхню зовнішнього кільця (сферична поверхня зовнішнього кільця дозволяє компенсувати початковий перекіс шляхом нахилу в корпусі) і подовжене, з двох сторін, внутрішнє кільце, що має з одного боку ексцентриковий виступ для розміщення стопорного кільця. Ущільнений за допомогою гумо-металічного ущільнювача.

Базова модель має два мастильні отвори на зовнішньому кільці, по одному на кожній стороні від доріжки кочення під кутом 120 ° один до одного. На заводі закладається пластичне мастило на основі літію і кальцію з тривалим терміном експлуатації.

Фіксація підшипника на валу забезпечується поворотом стопорного кільця в напрямку обертання валу; додаткова фіксація підшипника на валу виконується затягуванням стопорного гвинта з шестигранною головкою.

Призначені для встановлення на валах з постійним напрямком обертання, а також в корпусах із сталевого листа. Захищений від землі, пилу, води, вологи, пара тощо.

Можливі позначення інших виробників (аналоги):

890.014410.020 AGCO
89001441020 AGCO
06125739 Deutz-Fahr
056883T1 Massey Ferguson
D41713700 Massey Ferguson

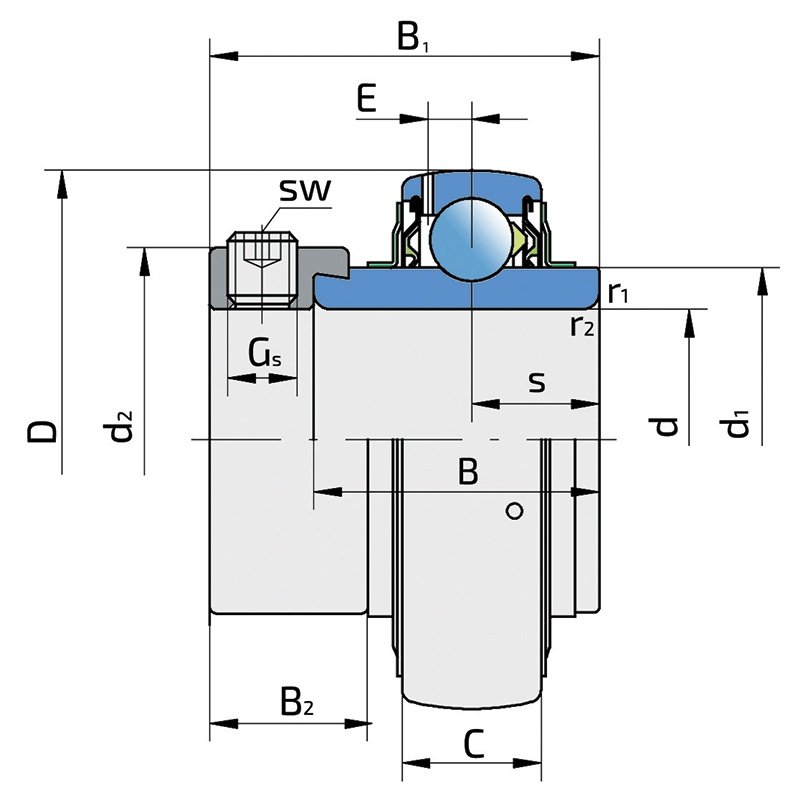

d - внутрішній діаметр, мм	20
D - зовнішній діаметр, мм	47
B - загальна висота, мм	43.7
C - висота зовнішнього кільця, мм	14
s - відстань до центру доріжки, мм	17.1
d1 - Зовнішній діаметр внутрішнього кільця, мм	28.2
E - Відстань від центру доріжки кочення до отвору для мастила, мм	4.3
Gs - установчий гвинт, мм	M6x0.75
sw - шестигранний ключ, мм	3
r1;r2 - радіус, мм	0.6
B1, мм	34.1
d2 - діаметр ексцентрика, мм	33
B2 - висота ексцентрика, мм	13.5
Вага, кг	0.19
Cdyn - Динамічне навантаження, kN	12.7
Co - Статичне навантаження, kN	6.55
Застосування	AGCO, DEUTZ-FAHR, MASSEY FERGUSON
Тип техніки	універсальний
Виробник	FKL DOO Temerin
Країна	Сербія
