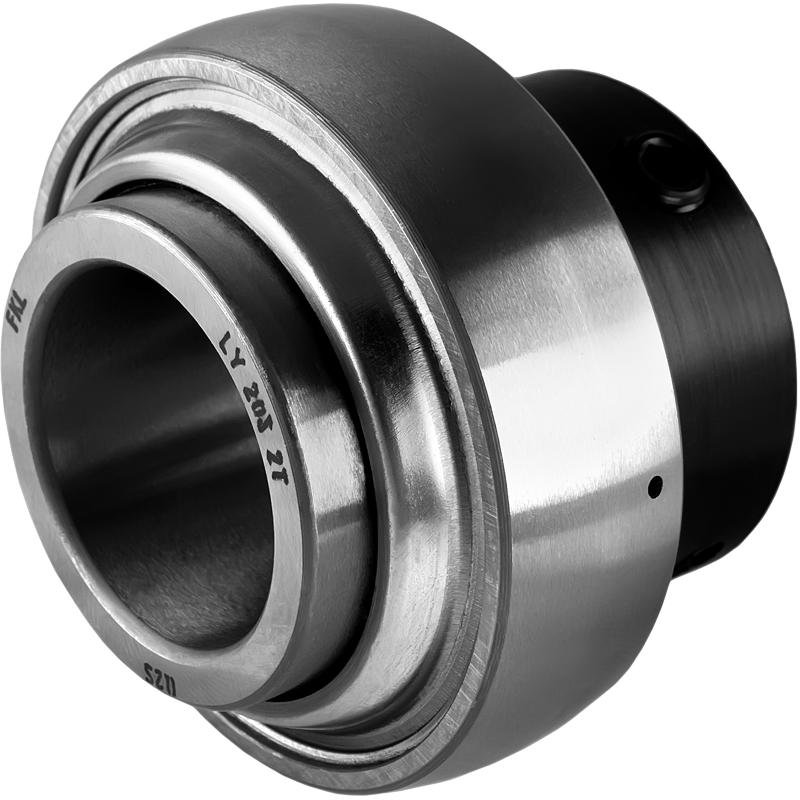

Підшипник LY 205 2T

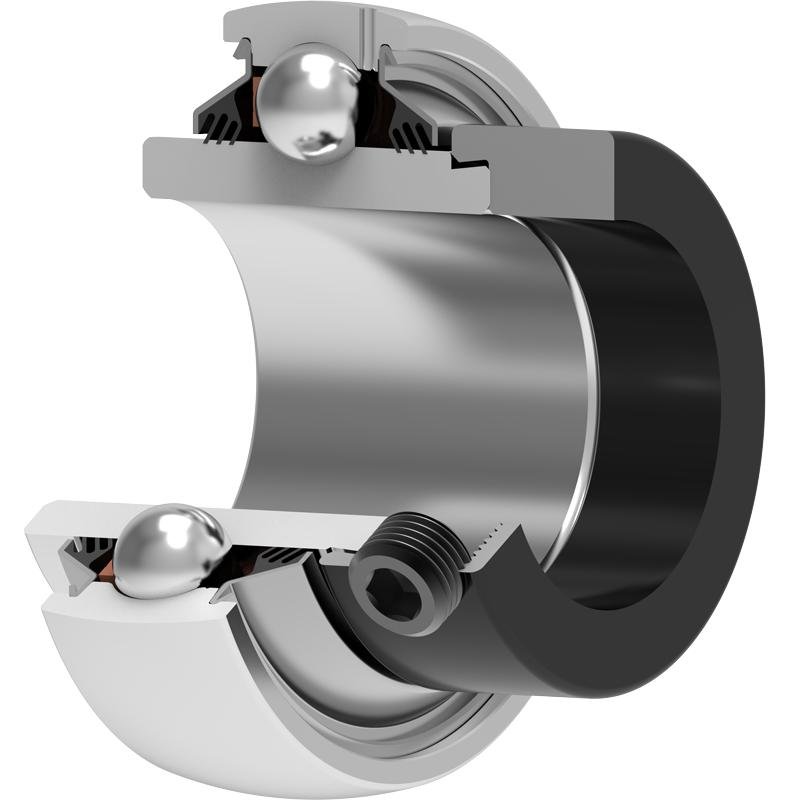

Y-подібні кулькові підшипники з ексцентричним фіксуючим буртом

Документація в форматі PDF:
ЗАХИСТ

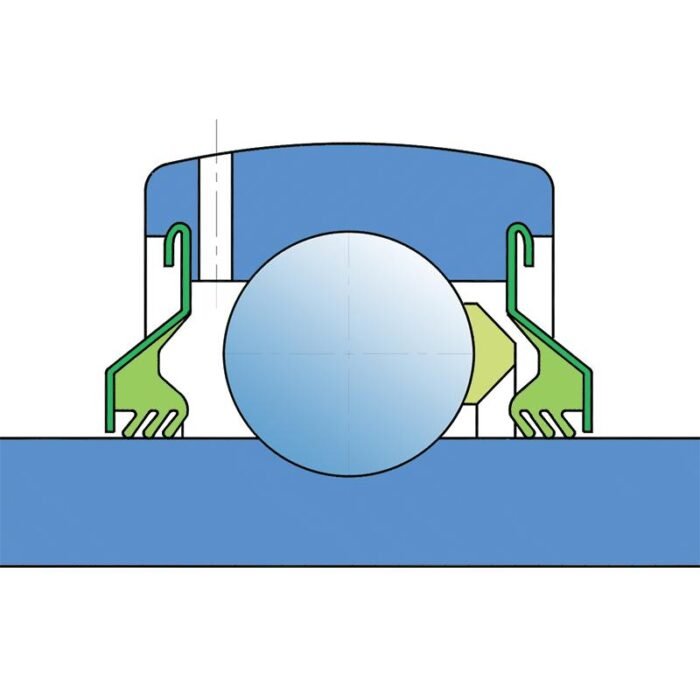

T SEAL / T SEAL (2T)
3-кромкове ущільнення з обох боків підшипника забезпечує рівний захист від забруднення. Рекомендується для застосування там, де можливість забруднення однакова з обох сторін.

Тип техніки	універсальний

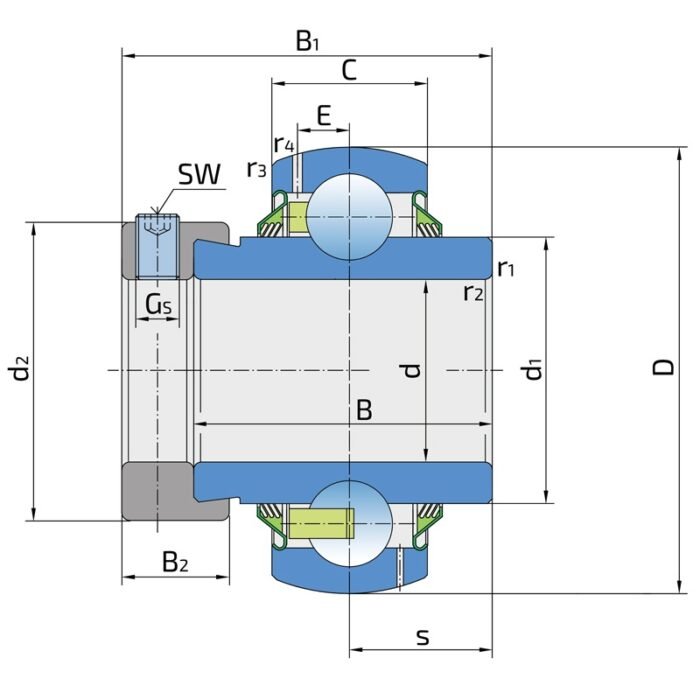

d - внутрішній діаметр, мм	25
D - зовнішній діаметр, мм	52
B - висота кільця, мм	44.4
C - ширина зовнішнього кільця, мм	15
s - відстань до центру доріжки, мм	17.5
J - діаметр по отворам кріплення, мм	33.6
E - відстань від центру доріжки кочення до отвору для мастила, мм	4.3
Gs - установчий гвинт, мм	M6x0.75
sw - шестигранний ключ, мм	3
r1,2 - розмір фаски внутрішнього кільця, мм	0.6
r3,4 - розмір фаски зовнішнього кільця, мм	0.6
B1 - ширина внутрішнього кільця з фіксатором, мм	34.8
d2 - зовнішній діаметр стопорного хомута, мм	37.4
B2 - ширина стопорного хомута, мм	13.5
Cdyn - динамічне навантаження, kN	14
Co - статичне навантаження, kN	7.8
Pu - межа втомного навантаження, кН	0.34
Вага, кг	0.23
