Підшипник LY 208-108 2F.SH ПІДШИПНИКИ, Підшипники Тип LY

Підшипник LY 208-108 2F.SH

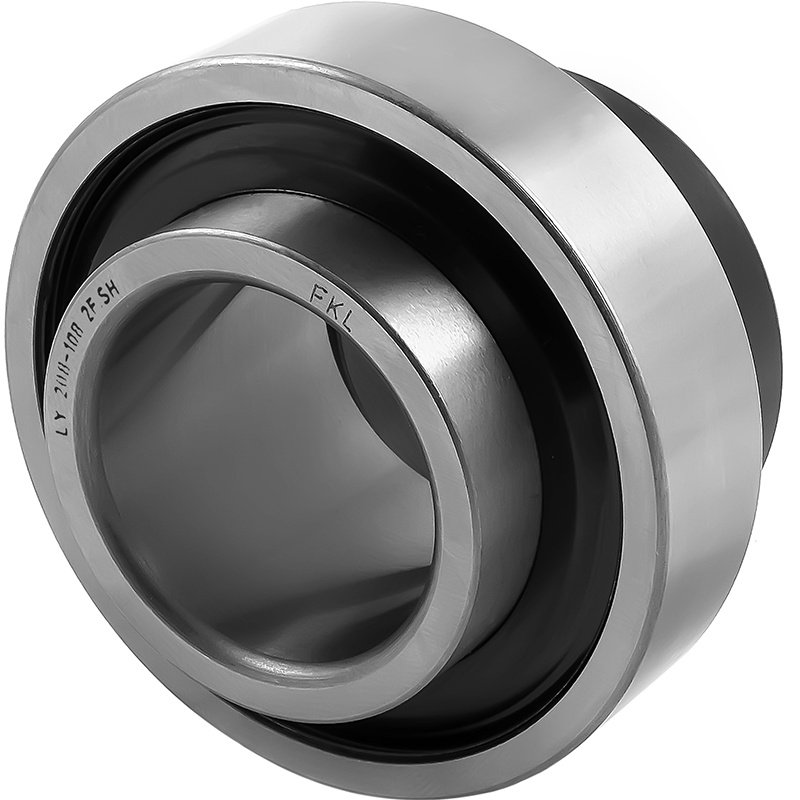

Кульковий підшипник з ексцентриковим кільцем

Внутрішній діаметр, мм: 38,1;

Зовнішній діаметр, мм: 80;

Висота зовнішнього кільця, мм: 21;

Загальна висота, мм: 56,5.

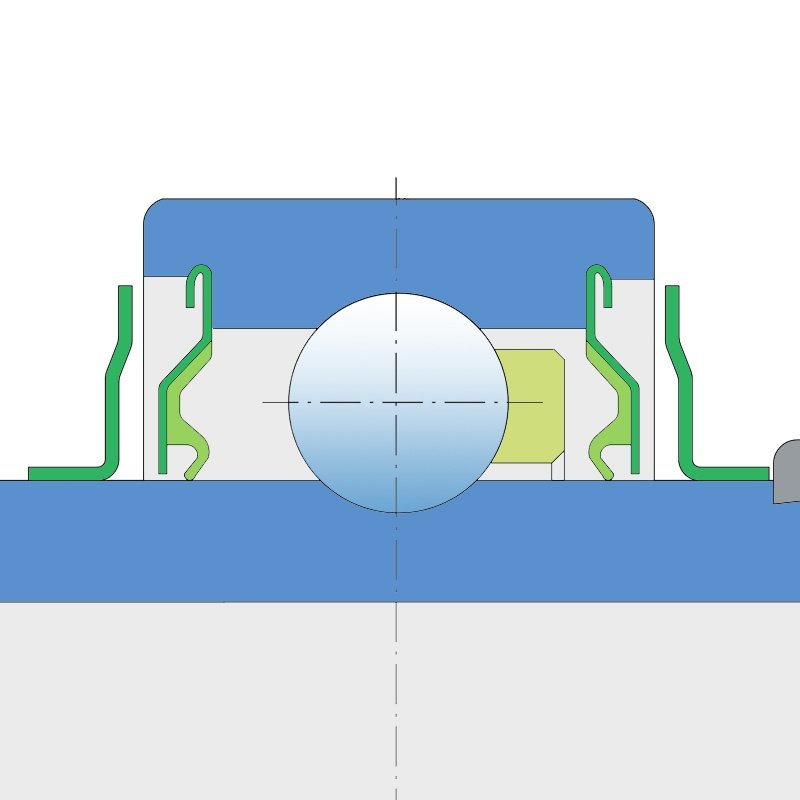

Захист 2F

Подвійне ущільнення – захисна кришка, розміщена на внутрішньому кільці, захищає від грубих часток і утворює лабіринт з листовою частиною ущільнення, потім ущільнювач типу S, з лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення. Тертя та швидкість такі ж, як у S, але набагато кращий захист від грубих часток. Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних домішок, води, вологи, пари тощо. Підходить для більш важких умов завдяки кращому захисту. Використовується з підшипниками Y (стандарт).

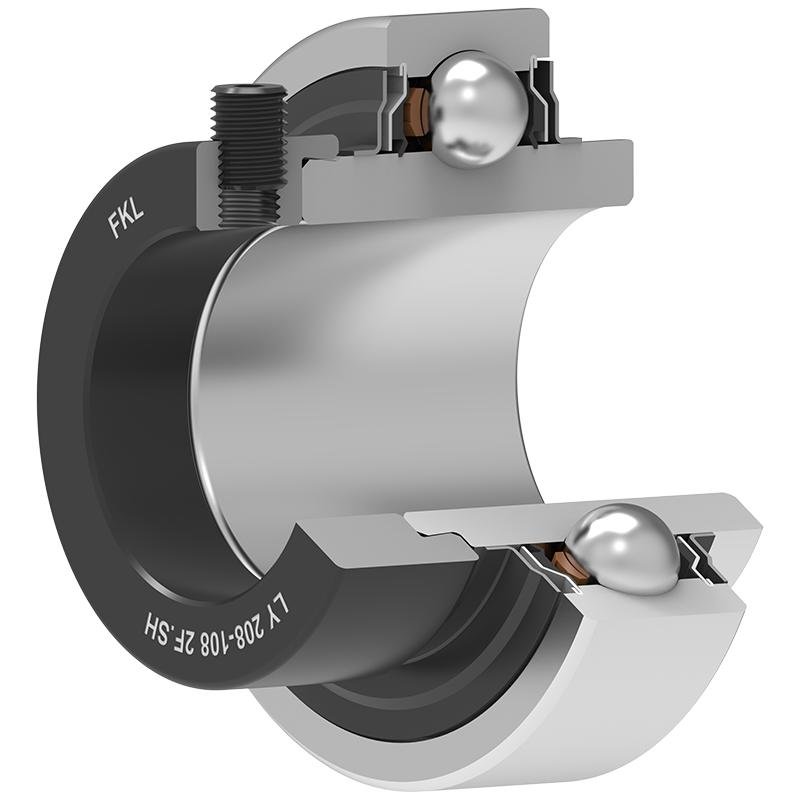

Підшипник LY 208-108 2F.SH – компактний закріплювальний підшипник AE48913, має циліндричну поверхню зовнішнього кільця і подовжене, з двох сторін, внутрішнє кільце, що має з одного боку ексцентриковий виступ для розміщення стопорного кільця. Ущільнений за допомогою гумо-металічного ущільнювача.

На заводі закладається пластичне мастило на основі літію і кальцію з тривалим терміном експлуатації.

Фіксація підшипника на валу забезпечується поворотом стопорного кільця в напрямку обертання валу; додаткова фіксація підшипника на валу виконується затягуванням стопорного гвинта з шестигранною головкою.

Призначені для встановлення на валах з постійним напрямком обертання, а також в корпусах із сталевого листа. Захищений від землі, пилу, води, вологи, пара тощо.

Можливі позначення інших виробників (аналоги)

JD90202/9201 (John Deere)
AE48913 John Deere
JD9466 John Deere
DR30022 (SUNFLOWER)

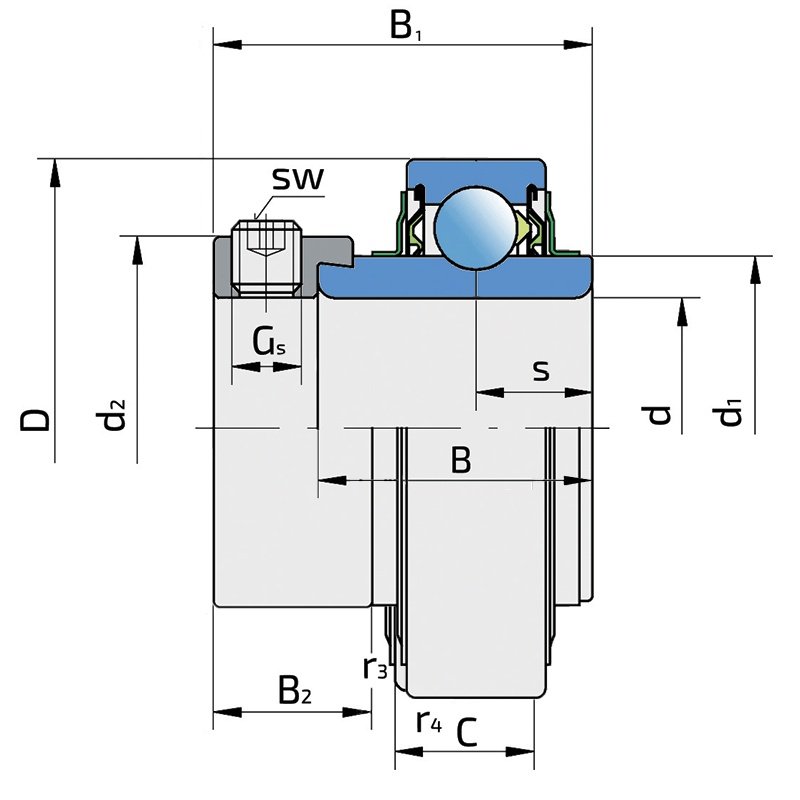

d - внутрішній діаметр, мм	38.1
D - зовнішній діаметр, мм	80
B - загальна висота, мм	56.3
C - висота зовнішнього кільця, мм	22
s - відстань до центру доріжки, мм	21.4
d1 - Зовнішній діаметр внутрішнього кільця, мм	56.6
E - Відстань від центру доріжки кочення до отвору для мастила, мм	6.1
Gs - установчий гвинт, мм	M10x1
sw - шестигранний ключ, мм	5
r1;r2 - радіус, мм	1
B1, мм	42.8
d2 - діаметр ексцентрика, мм	63.6
B2 - висота ексцентрика, мм	18.3
Вага, кг	0.8
Cdyn - Динамічне навантаження, kN	30.7
Co - Статичне навантаження, kN	19
Застосування	JOHN DEERE, SUNFLOWER
Тип техніки	універсальний
Виробник	FKL DOO Temerin
Країна	Сербія
