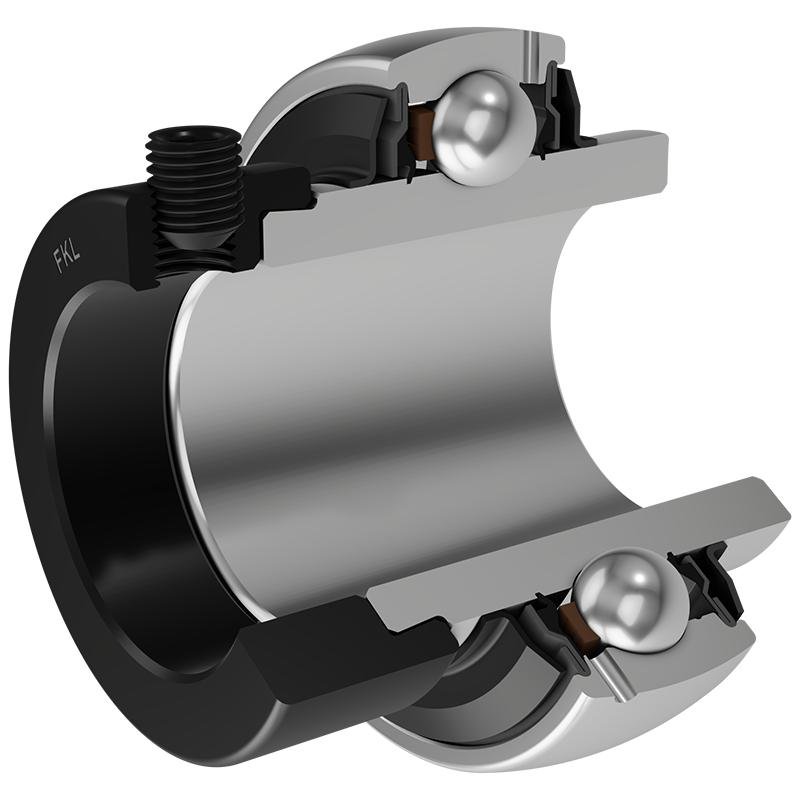

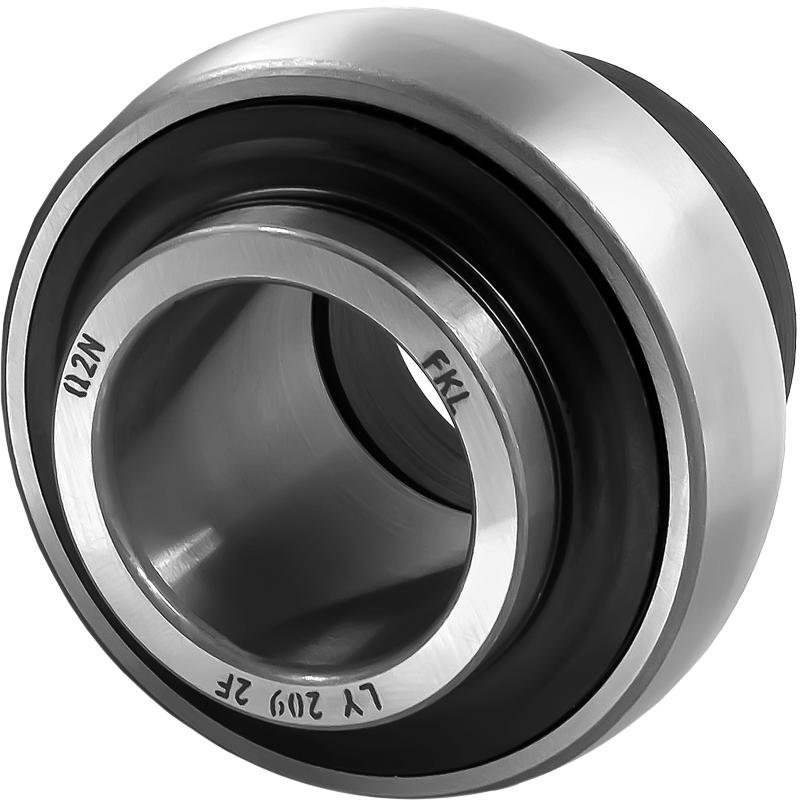

Підшипник LY 209 2F
Y-подібні кулькові підшипники з ексцентричним фіксуючим буртомЗастосування:MASSEY FERGUSON: D41705700CLAAS: 239117.0CLAAS: 238389.0NEW HOLLAND: 84453848JOHN DEERE: AZ39332JOHN DEERE: JD10456/AZ39332FAG: 36209BINA: GE45KRRBNTN: UEL209NSK: EW209SKF: YEL209-2FFAFNIR: GE45KRRBGRIMME: B96.00330NEW HOLLAND: 80385424SNR: EX209G2CLAAS: 0002164280JOHN DEERE: JD10456PTI: LY209-2F
Документація в форматі PDF: ЗАХИСТ

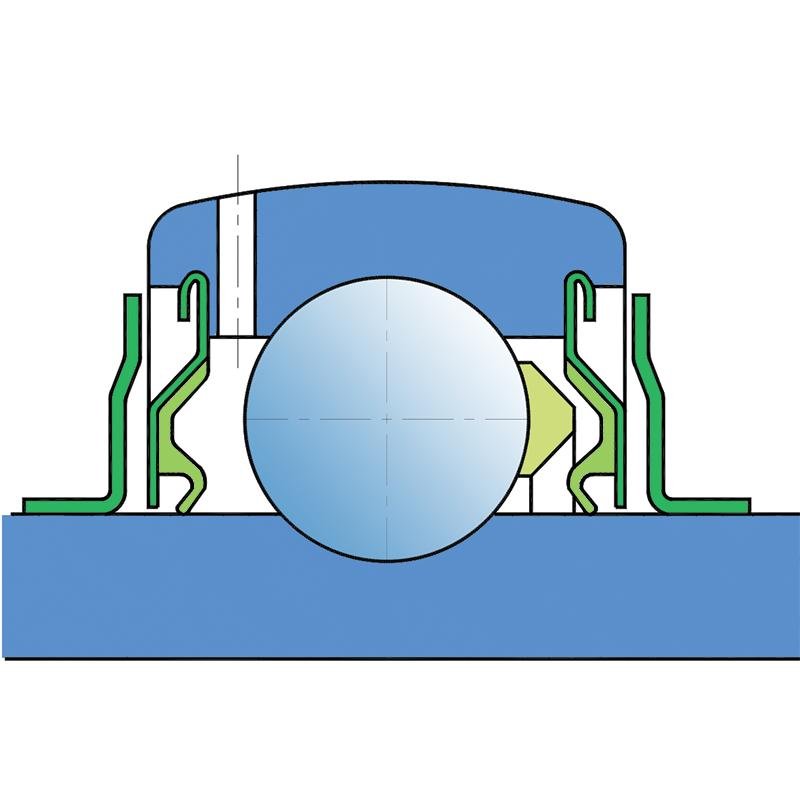

F SEAL / F SEAL (2F)
Подвійне ущільнення, захисна кришка, розміщена на внутрішньому кільці, захищає від грубих частинок і утворює лабіринт із листовою частиною ущільнення; потім ущільнення типу S, з лабіринтом між листовою частиною та гумовою кромкою, яка забезпечує контактне ущільнення.
Тертя та швидкість такі ж, як у S, але має набагато кращий захист від грубих частинок.
Це дуже хороша система ущільнення: листова частина захищає ущільнювач від ґрунту, пилу та грубих часток. Одночасно робить лабіринт з гумовою частиною. Гумова частина забезпечує ущільнення контакту, що запобігає проникненню дрібних забруднень, води, вологи, пари тощо.
Підходить для більш важких умов завдяки кращому захисту від сторонніх речовин.
Використовується з підшипниками Y (стандарт).Застосування:MASSEY FERGUSON: D41705700CLAAS: 239117.0CLAAS: 238389.0NEW HOLLAND: 84453848JOHN DEERE: AZ39332JOHN DEERE: JD10456/AZ39332FAG: 36209BINA: GE45KRRBNTN: UEL209NSK: EW209SKF: YEL209-2FFAFNIR: GE45KRRBGRIMME: B96.00330NEW HOLLAND: 80385424SNR: EX209G2CLAAS: 0002164280JOHN DEERE: JD10456PTI: LY209-2F
Застосування | CLAAS, FAFNIR, FAG, GRIMME, INA, JOHN DEERE, MASSEY FERGUSON, NEW HOLLAND, NSK, NTN, PTI, SKF, SNR |
---|---|
Тип техніки | універсальний |

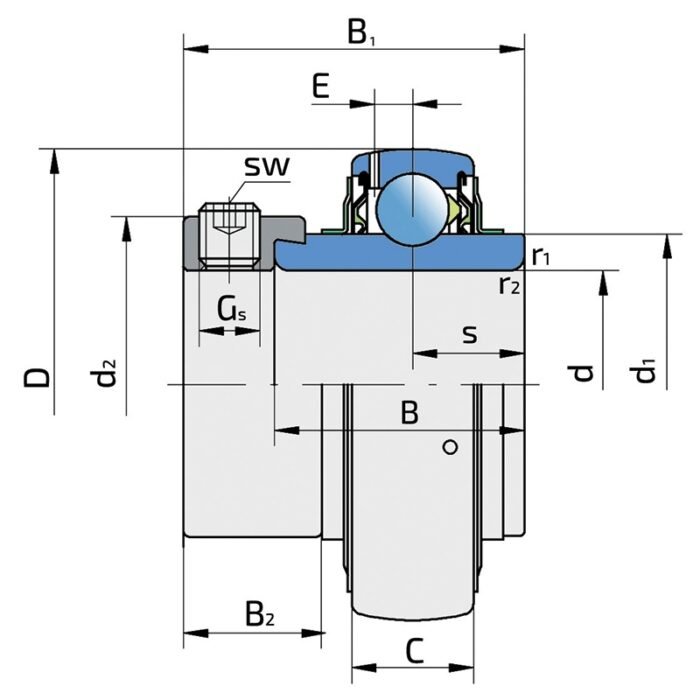

d - внутрішній діаметр, мм | |
D - зовнішній діаметр, мм | 85 |
B - висота кільця, мм | 42.8 |
C - ширина зовнішнього кільця, мм | 22 |
s - відстань до центру доріжки, мм | 21.4 |
J - діаметр по отворам кріплення, мм | 56.6 |
E - відстань від центру доріжки кочення до отвору для мастила, мм | 6.1 |
Gs - установчий гвинт, мм | M10x1 |
sw - шестигранний ключ, мм | 5 |
r1,2 - розмір фаски внутрішнього кільця, мм | 1 |
r3,4 - розмір фаски зовнішнього кільця, мм | 1.5 |
B1 - ширина внутрішнього кільця з фіксатором, мм | 56.3 |
d2 - зовнішній діаметр стопорного хомута, мм | 63.6 |
B2 - ширина стопорного хомута, мм | 18.3 |
Cdyn - динамічне навантаження, kN | 33.2 |
Co - статичне навантаження, kN | 21.6 |
Pu - межа втомного навантаження, кН | 0.92 |
Вага, кг | 0.76 |
