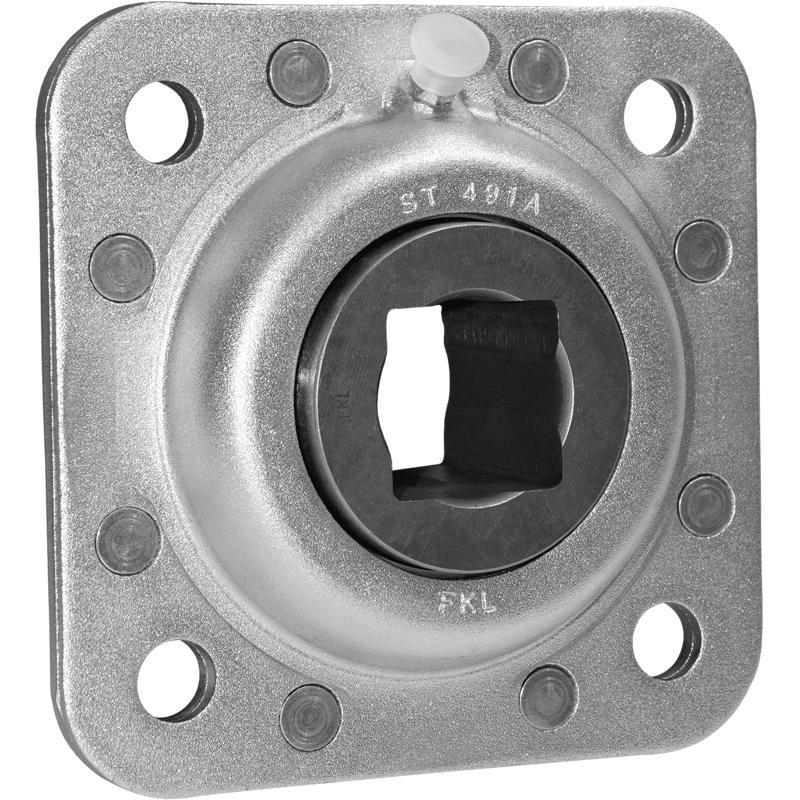

Підшипниковий вузол GWST 209PPB32

Квадратна серія

Документація в форматі PDF:
ЗАХИСТ

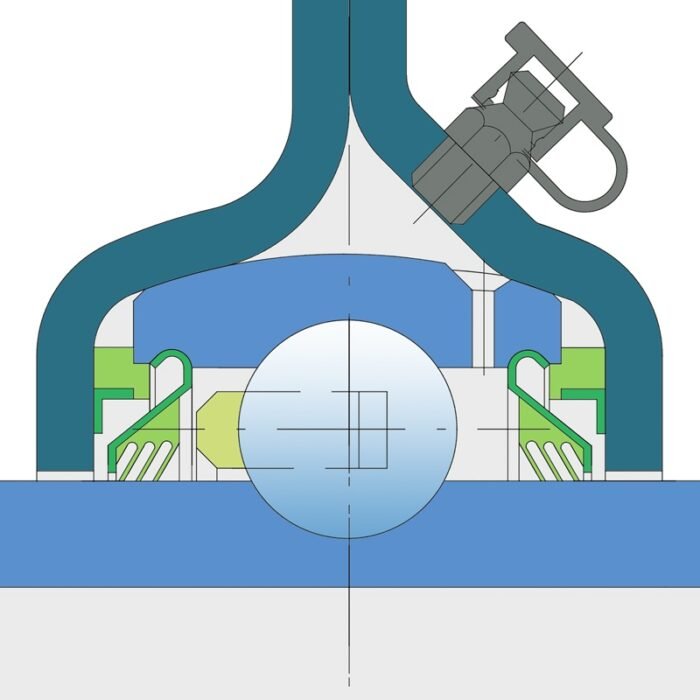

ГУМОВА ЗАГЛУШКА + T SEAL / T SEAL + ГУМОВА ЗАГЛУШКА

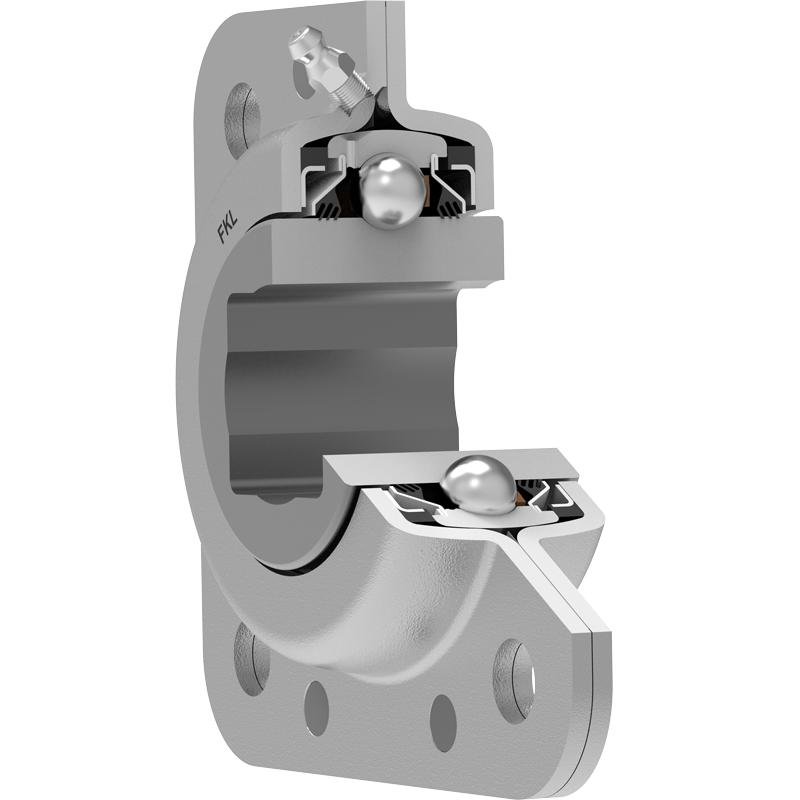

3-кромкове ущільнення з обох боків забезпечує тривалий захист підшипника від проникнення забруднень. Гумові заглушки захищають область між підшипником і металевим корпусом.

Тип техніки	дискова борона

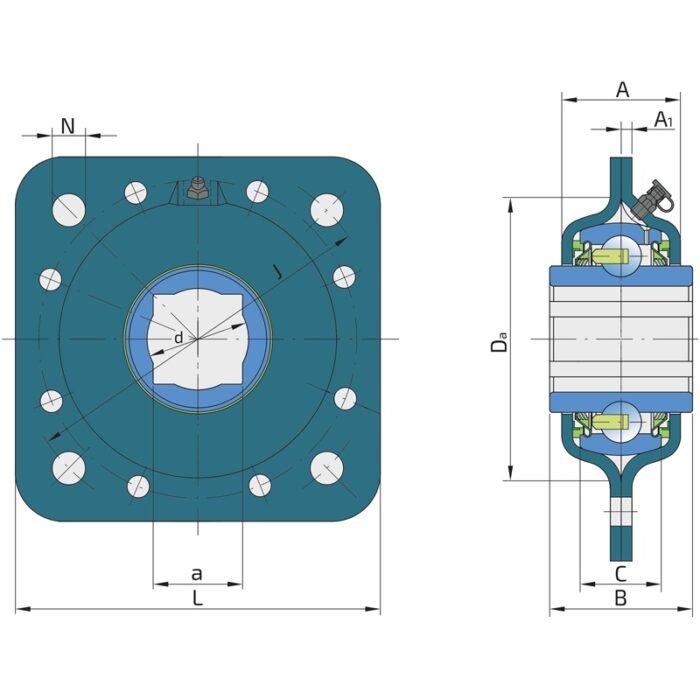

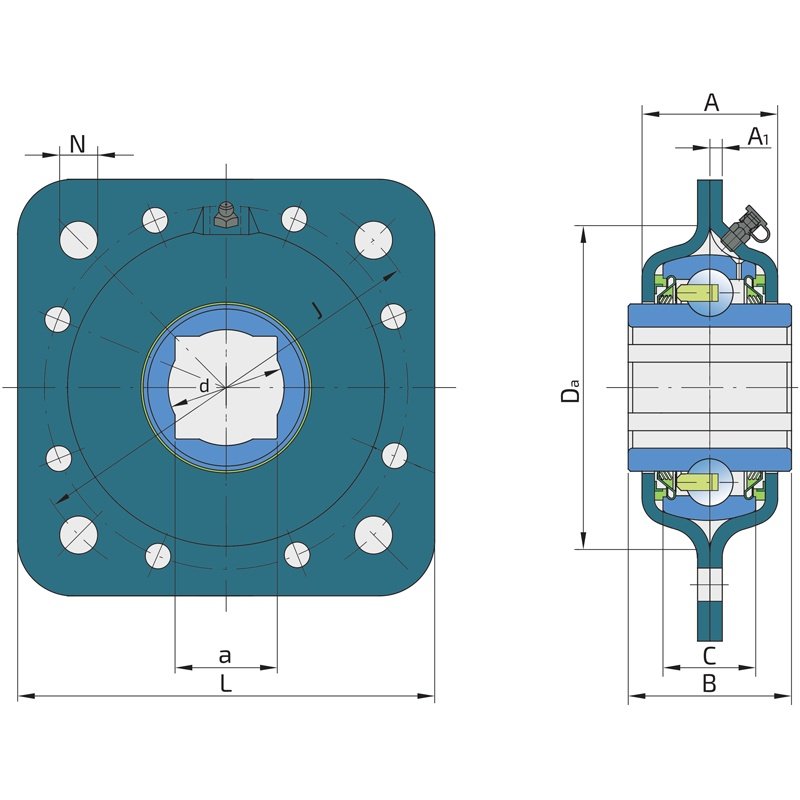

a - шестигранний отвір, мм	30
d - внутрішній діаметр, дюйми	6.765
d - внутрішній діаметр, мм	49.831
B - висота кільця, мм	45
C - ширина зовнішнього кільця, мм	22
a - розмір валу, дюйми	30
Da - центруючий діаметр, мм	97
L - загальна довжина, мм	127
A - відстань від фланця корпусу до передньої частини внутрішнього кільця підшипника, мм	39
A1 - ширина верхньої частини корпусу, мм	3.5
J - діаметр по отворам кріплення, мм	127
N - діаметр кріплення, мм	13.5
Fr - радіальне навантаження, kN	7.7
Fa - осьове навантаження, kN	3.8
Вага, кг	1.77
Cdyn - динамічне навантаження, kN	32.5
Co - статичне навантаження, kN	20.4
Pu - межа втомного навантаження, кН	0.857
