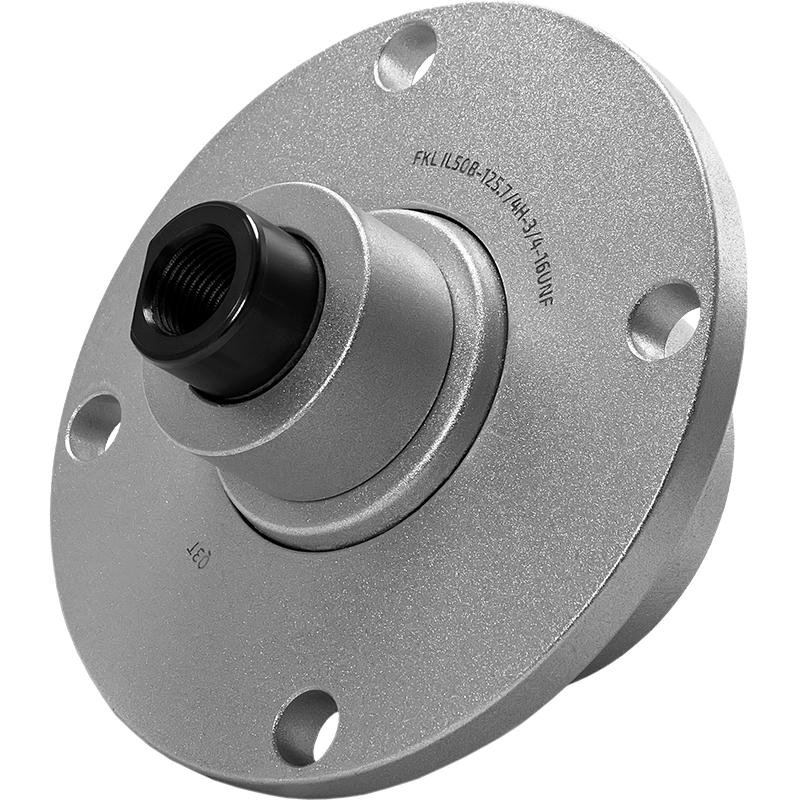

Ступиця IL50B-125.7/4H-3/4-16UNF

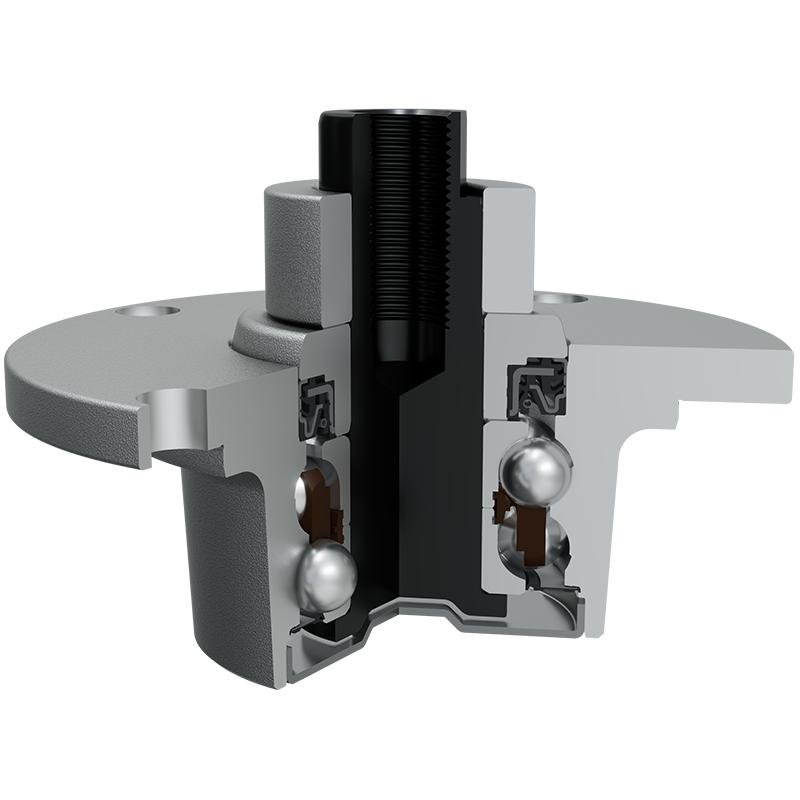

Інтегрований фланець, необслуговуваний підшипник для незалежних дисків

Застосування:
Zimmerman Manufacturing: IL50B-125.7/4H-3/4-16UNF

Документація в форматі PDF:

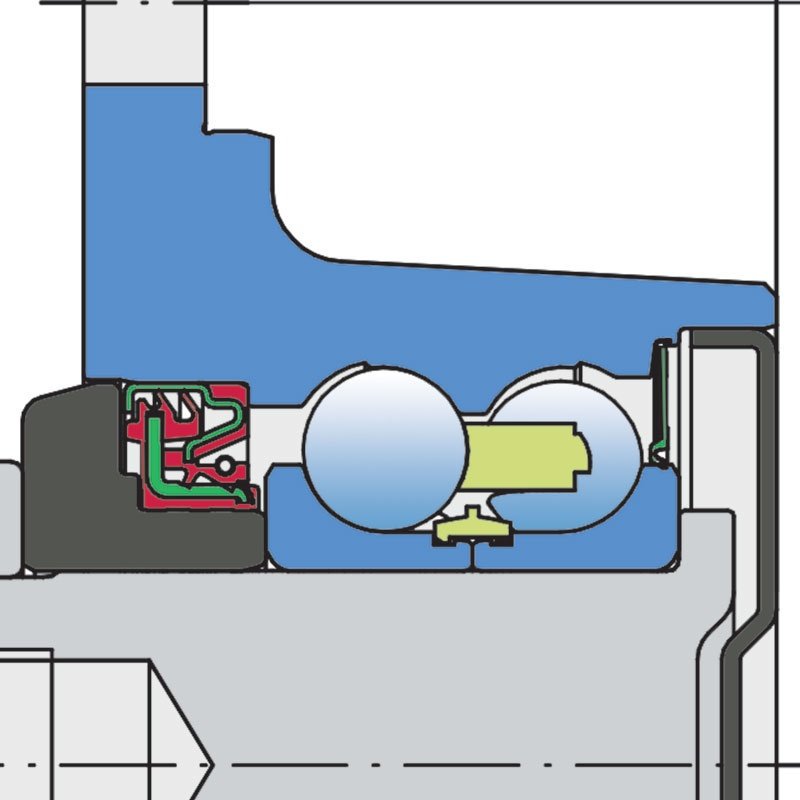

ЗАХИСТ
КОВАНА КРИШКА + УЩІЛЬНЕННЯ DIRTBLOCK / RS SEAL + ЗАХИСТ З ЛИСТИВОГО МЕТАЛУ
Ущільнення Dirtblock та кована кришка з боку основи та щит із листового металу з ущільненням RS на передній стороні.
Ущільнення Dirtblock та кована кришка значно уповільнюють забруднення.
Кришка із листового металу також захищає підшипник від механічних пошкоджень.

Застосування:
Zimmerman Manufacturing: IL50B-125.7/4H-3/4-16UNF

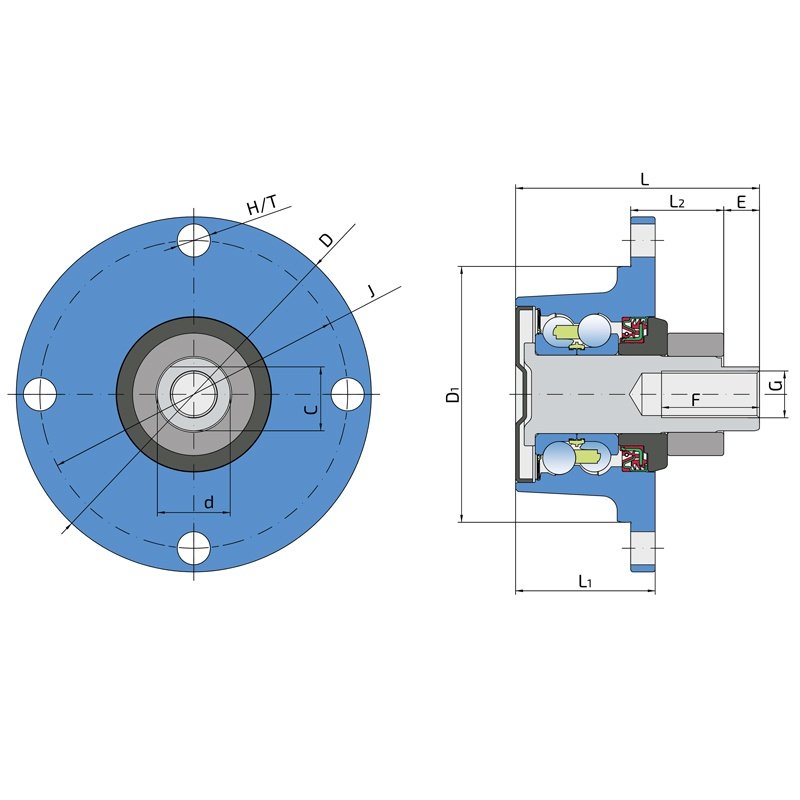

Застосування	Zimmerman Manufacturing
Тип техніки	дискова борона
J - діаметр по отворам кріплення, мм	125.7
D - зовнішній діаметр, мм	145
D1 - центральний отвір на диску, мм	104.5
H/T - отвір/різьба, мм	o13.5
d - внутрішній діаметр, мм	29.75
C - розмір отвору у формі D, мм	26.1
G - внутрішня різьба, мм	3/4”–16UNF
L - загальна довжина, мм	99.6
L1 - загальна довжина фланця, мм	57
L2 - відстань від монтажної поверхні до передньої частини фланця, на якому встановлено диск, мм	38
E - довжина форми D, мм	14.6
F - довжина різьбової частини, мм	40
Вага, кг	3.245
Cdyn - динамічне навантаження, kN	60
Co - статичне навантаження, kN	45.8
Pu - межа втомного навантаження, кН	1.92
