Ступиця IL60-140/5H-M30 AGRO СТУПИЦІ, Ступиці IL60

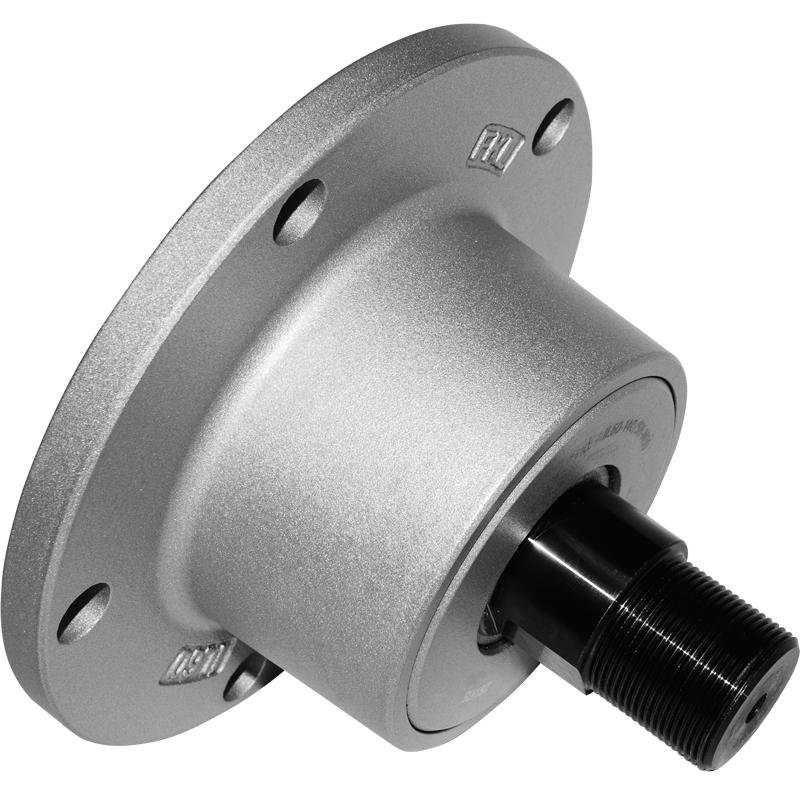

Ступиця IL60-140/5H-M30

Ступиця дискової борони.

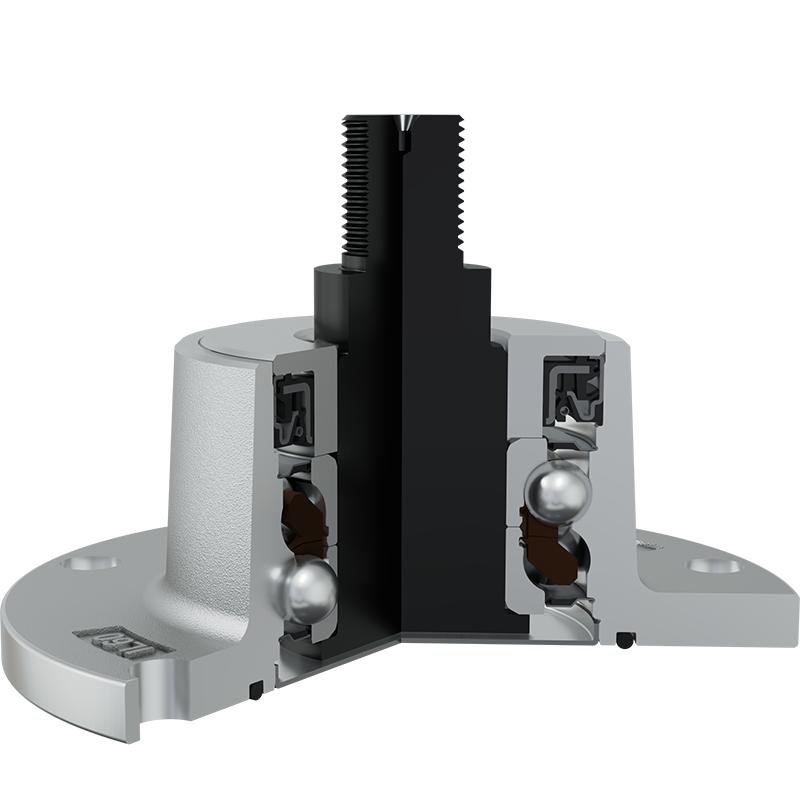

Необслуговуваний підшипник із вбудованим фланцем для жорсткого обробітку ґрунту.

Захист

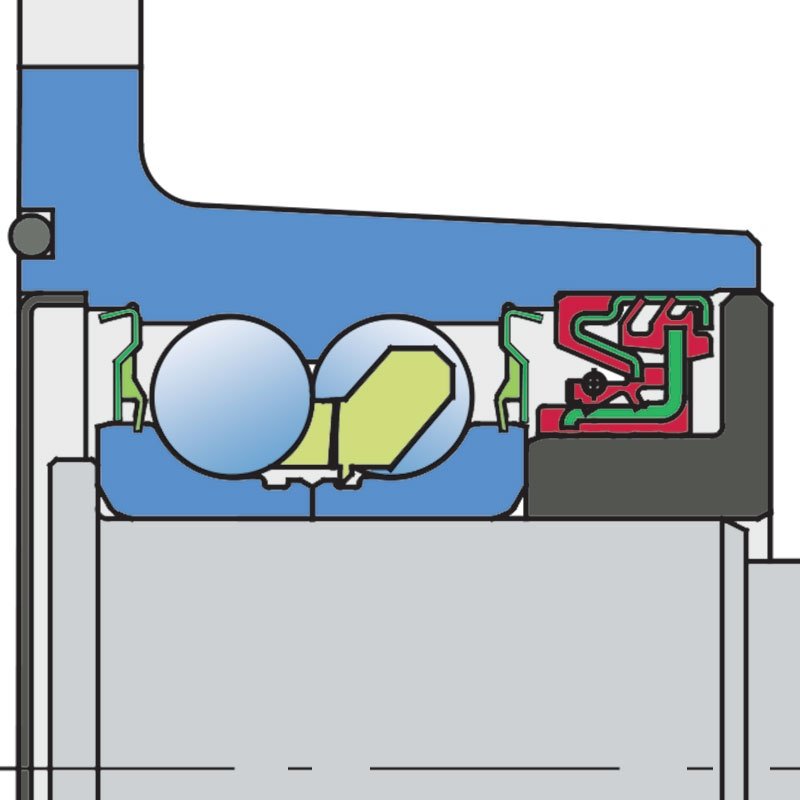

S-ущільнення, ущільнення Dirtblock із кованою накладкою на передній стороні, яка піддається впливу забруднень.

Ущільнювальне кільце, кожух з листового металу та S-ущільнення разом із прикріпленим диском усувають можливість забруднення з боку основи.

Ущільнення Dirtblock розроблено для важких умов роботи в несприятливих умовах. Зовнішня частина наполовину металева – наполовину гумова забезпечує надійне утримання ущільнення в отворі та покращує ефективність ущільнення. Внутрішня частина гумова, що покращує герметичність і легкість встановлення. Кована накладка є додатковим надійним захистом ущільнювача Dirtblock від механічних пошкоджень.

Таке ущільнення забезпечує максимальний захист від рідких або твердих забруднень, що значно подовжує термін служби підшипників.

Опис

Ступиця AgroPoint IL60 запроектована як надміцний варіант IL50 – для грубого обробітку ґрунту, дисками великого діаметру (до 910 мм або 36»). Поєднання великогабаритних компонентів та надійне касетне ущільнення забезпечують експлуатацію вузла при більш високих навантаженнях, а також більшу швидкість обробітку ґрунту.

Ущільнення та мастило AgroPoint IL60 розраховані на весь термін експлуатації. Термін служби даного підшипника у кілька разів перевищує термін служби стандартного підшипника.

Різновиди конструкції: у наявності можуть бути підшипники з різними діаметрами по центрах отворів для кріплення (PCD), з різною кількістю отворів та їх розміщенням.

Вантажопідйомність більша на 11% ніж у підшипника стандартного розміру, діаметр валу більший на 31%. Можливість експлуатувати вузол без додаткового мастила та технічного обслуговування – збільшує термін служби та зменшує витрати на експлуатацію. Оцинкована поверхня фланця забезпечує надійний антикорозійний захист.

Проста в монтажі та заміні.

Додаткова інформація

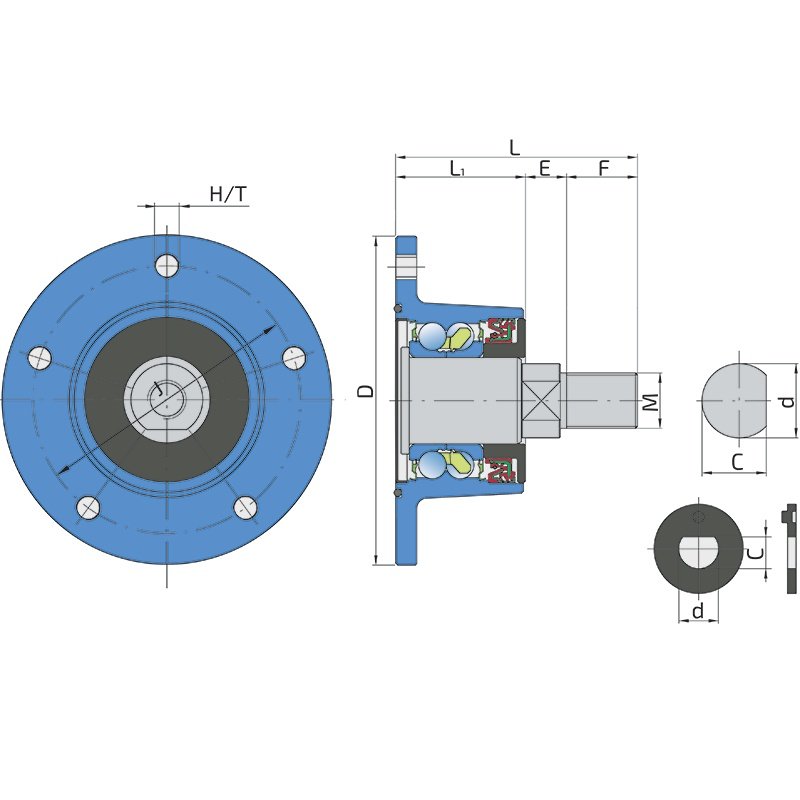

J - діаметр по отворам кріплення, мм	140
D - зовнішній діаметр, мм	160
H/T - отвір/різьба, мм	5×13
d - діаметр вала, мм	35
C - розмір лиски, мм	32.5
M - зовнішня різьба, мм	M30x1.5
L - загальна довжина, мм	110.5
L1 - висота фланця, мм	63
E - довжина лиски, мм	19.5
F - довжина різьбової частини, мм	26
Вага, кг	4.3
Cdyn - Динамічне навантаження, kN	66.35
Co - Статичне навантаження, kN	56.5
Тип техніки	дискова борона
Виробник	FKL DOO Temerin
Країна	Сербія
