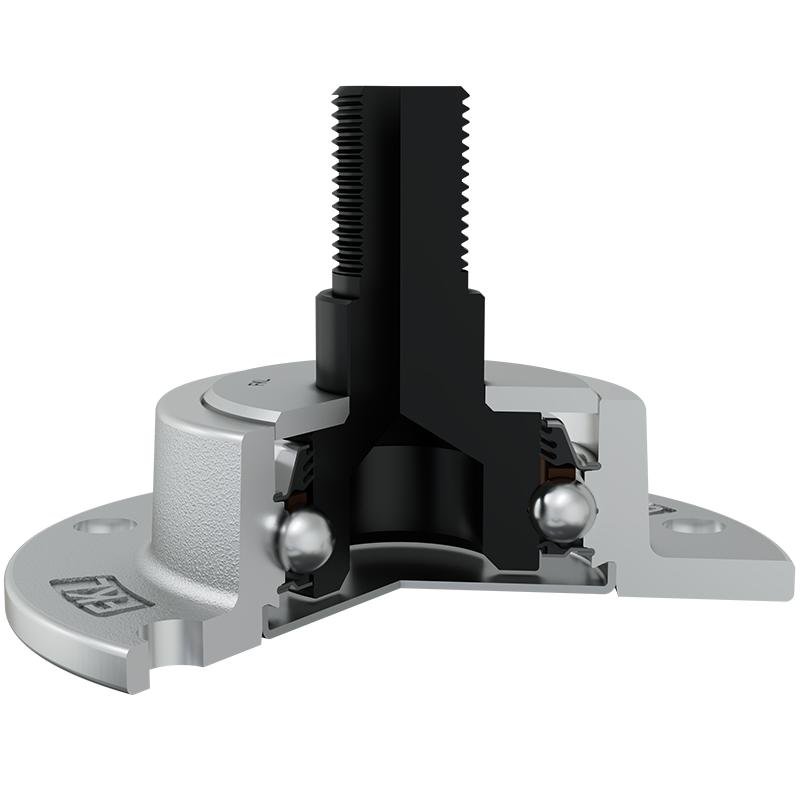

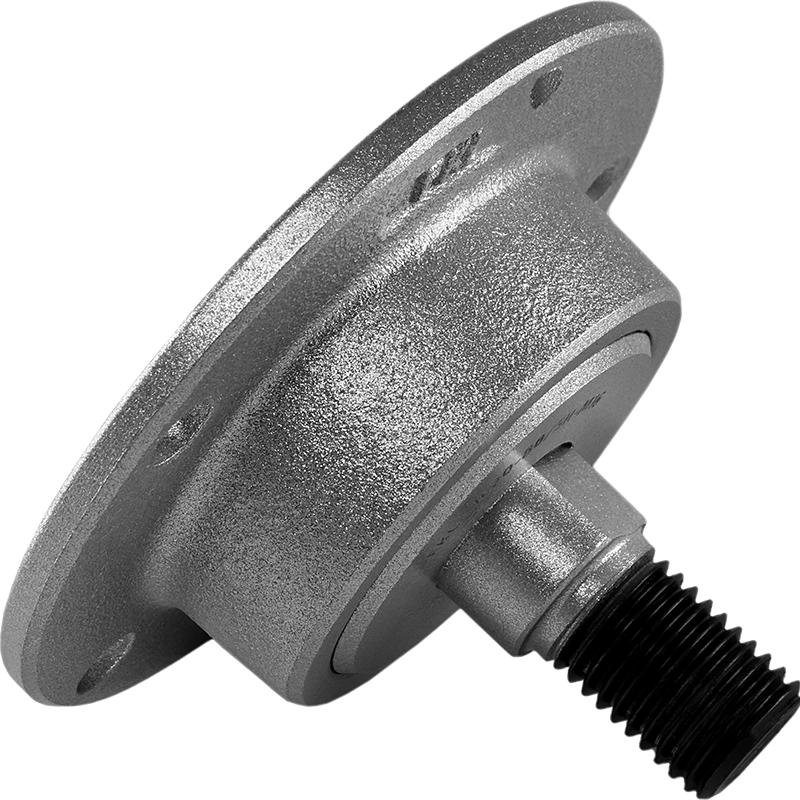

Ступиця IL20-80/5H-M16
Підшипникове рішення для посівної техніки, інтегрований фланецьЗастосування:PEER: HUB-20MM-XKERNER: 078796KVERNELAND: A135062100CAVALLERETTI GROUP: IL20-80/5H-M16CHECCHI&MAGLI: IL20-80/5H-M16OLIVER AGRO: IL20-80/5H-M16UBALDI: IL20-80/5H-M16HERMANOS BAGUES MAQUINARIA AGRICOLA: IL20-80/5H-M16MEVISA CB: IL20-80/5H-M16TALLER AGRICOLA GUERRA: IL20-80/5H-M16
Документація в форматі PDF: ЗАХИСТ

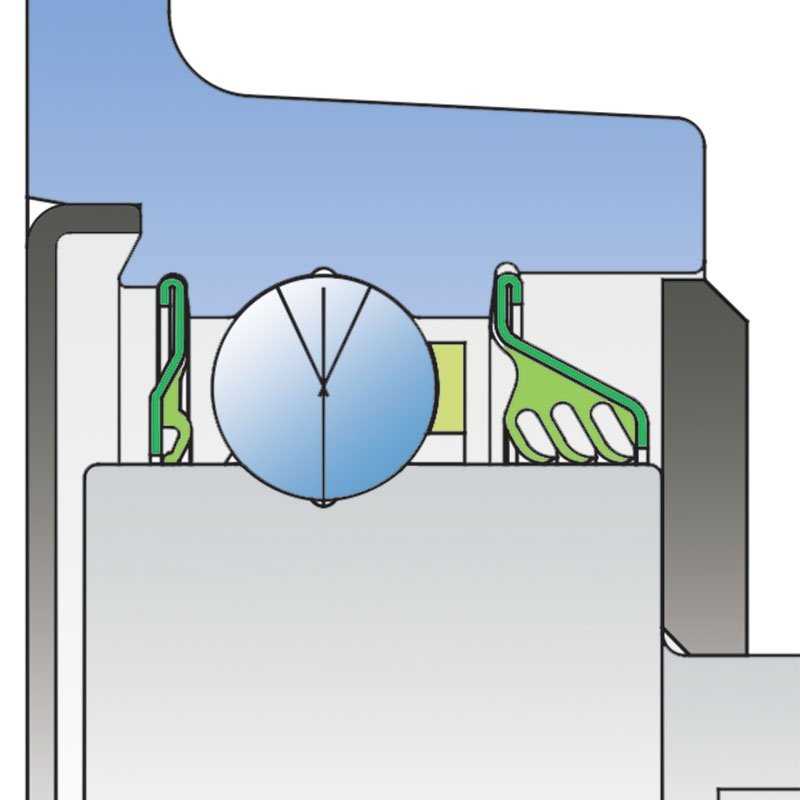

ЛИСТОВИЙ МЕТАЛЕВИЙ ЗАХИСНИЙ ЕКРАН + S SEAL / T SEAL + СТАЛЕВА ПЛАСТИНА
Листовий металевий екран та S-подібне ущільнення з боку основи та 3-кромове ущільнення зі сталевою пластиною з передньої сторони, яка піддається впливу забруднень.
Листовий металевий екран та S-подібне ущільнення разом із прикріпленим диском виключають можливість забруднення з боку основи.
3-кромове ущільнення з передньої сторони захищає підшипник від проникнення забруднень.Застосування:PEER: HUB-20MM-XKERNER: 078796KVERNELAND: A135062100CAVALLERETTI GROUP: IL20-80/5H-M16CHECCHI&MAGLI: IL20-80/5H-M16OLIVER AGRO: IL20-80/5H-M16UBALDI: IL20-80/5H-M16HERMANOS BAGUES MAQUINARIA AGRICOLA: IL20-80/5H-M16MEVISA CB: IL20-80/5H-M16TALLER AGRICOLA GUERRA: IL20-80/5H-M16
Застосування | CAVALLERETTI GROUP, CHECCHI&MAGLI, HERMANOS BAGUES MAQUINARIA AGRICOLA, KERNER, KVERNELAND, MEVISA CB, OLIVER AGRO, PEER, TALLER AGRICOLA GUERRA, UBALDI |
---|---|
Тип техніки | посівна техніка |

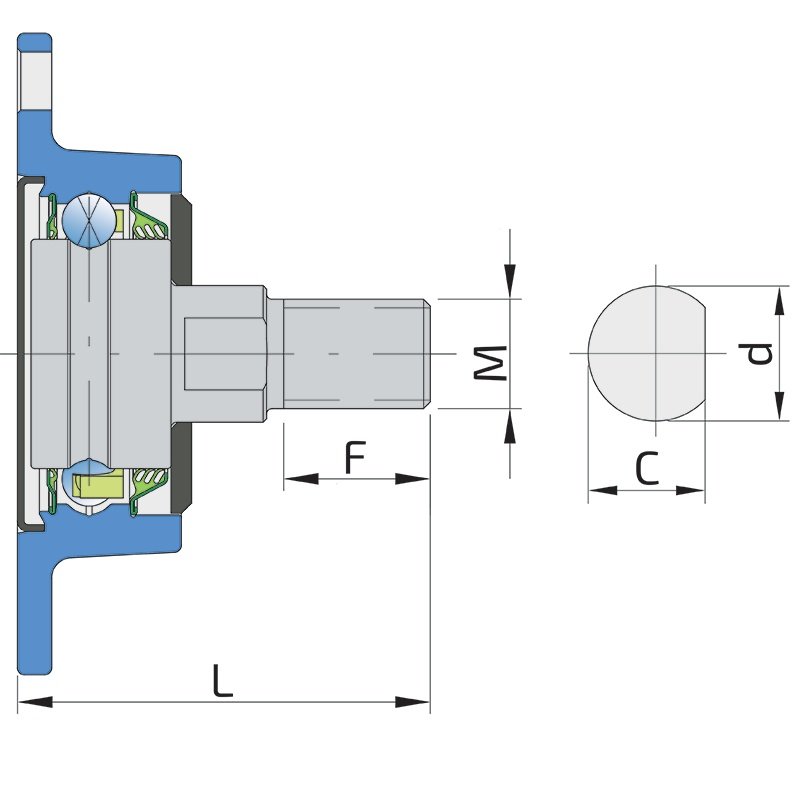

J - діаметр по отворам кріплення, мм | 80 |
D - зовнішній діаметр, мм | 94 |
H/T - отвір/різьба, мм | 5×8.5 |
d - внутрішній діаметр, мм | |
M - зовнішня різьба, мм | M16 |
C - розмір отвору у формі D, мм | 18.5 |
L - загальна довжина, мм | 60.5 |
L1 - загальна довжина фланця, мм | 25.5 |
E - довжина форми D, мм | 13.5 |
F - довжина різьбової частини, мм | 21.5 |
Вага, кг | 0.66 |
Cdyn - динамічне навантаження, kN | 22 |
Co - статичне навантаження, kN | 15.2 |
Pu - межа втомного навантаження, кН | 0.64 |
